Siemens ADN10 egyenes visszatérő radiátorszelep
Nikkelezett sárgaréz szeleptest Beépített előbeállítási lehetőség a...
Nagyítás

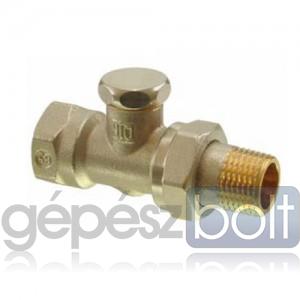

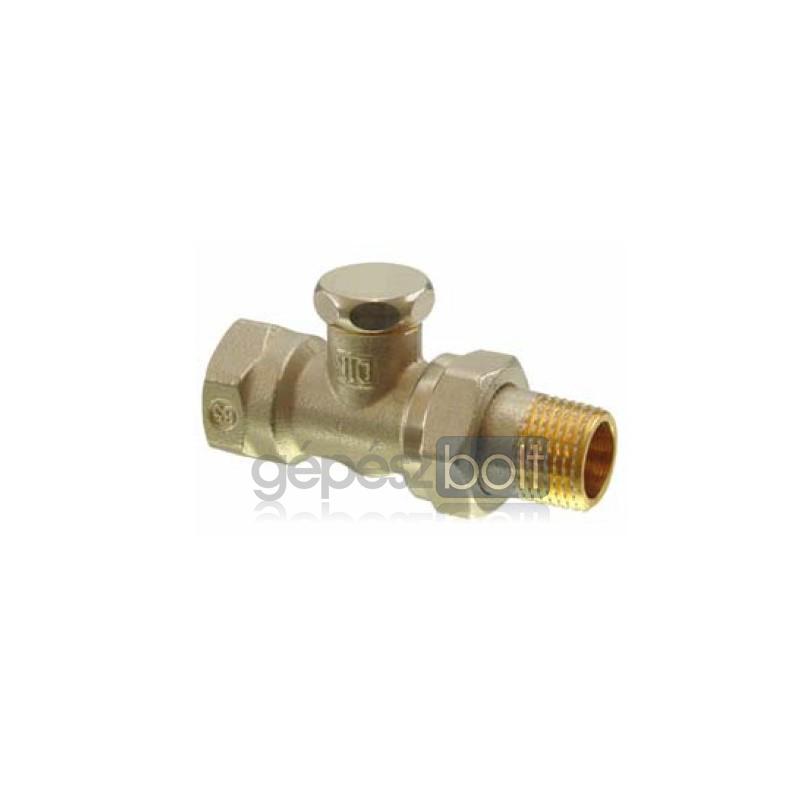

Siemens ADN10 egyenes visszatérő radiátorszelep
ADN10
- Nikkelezett sárgaréz szeleptest
- Beépített előbeállítási lehetőség a kv-értékhez
- 3/8" Dn10
- kv=0.15-1.8 m3/h
Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap
Raktáron található mennyiség: 56 darab
Tulajdonságok
| Névleges térfogatáram | 1.8 |
| Névleges átmérő (DN) | 10 |
Leírás
Leírás:
Radiátor visszatérő szelep

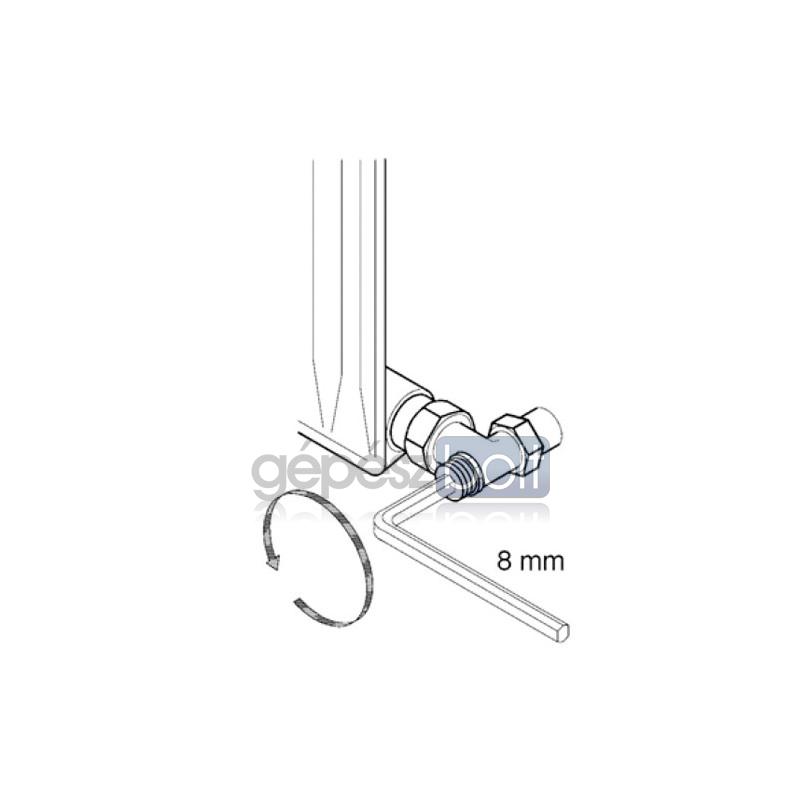

-Beépített előbeállítási lehetőség a kv-értékhez
- Belső menetes és hollandis csatlakozás az ISO 7/1-szerint
- Az előbeállítás védett a takarókupak által
-Nikkelezett sárgaréz szeleptest
-Műanyag állítófogantyú
A visszatérő radiátor szelepek melegvizes fűtési rendszerekhez lettek tervezve:
Segítségükkel el lehet zárni a víz áramlási útját a karbantartási munkálatok idejére, vagy a radiátorok cseréjének az időtartamára, továbbá megfelelő előbeállításukkal hidraulikus beszabályozást lehet elvégezni a rendszeren ha például a termosztatikus radiátorszelep maga erre nem alkalmas.
Visszatérő radiátorszelep fojtásszabályozási funkcióval a hidraulikai beszabályozásért és elzárásra a radiátor leszerelésénél.
A radiátorszelepeket meleg vizes fűtési rendszerekben lehet használni kézi hőmérséklet szabályozásra, vagy kézi zóna szabályozásra illetve korlátozásra. A kézi radiátorszelpeket alapvetően olyan helyekre javasoljuk, ahol lényeges az ár és nincs szükség maximális energia megtakarításra, illetve ahol nem szükséges magas komfortú (automatikus) fűtés szabályozás.
Karbantartás:
A visszatérő radiátorszelepek karbantartás mentesek.
Egyenes kivitel |
Sarok kivitel |
DN |
kv-érték [m3/h] |
ADN10 |
AEN10 |
10 |
0 … 1,8 |
ADN15 |
AEN15 |
15 |
0 … 2,5 |
ADN20 |
AEN20 |
20 |
0 … 3,0 |
Típus számok |

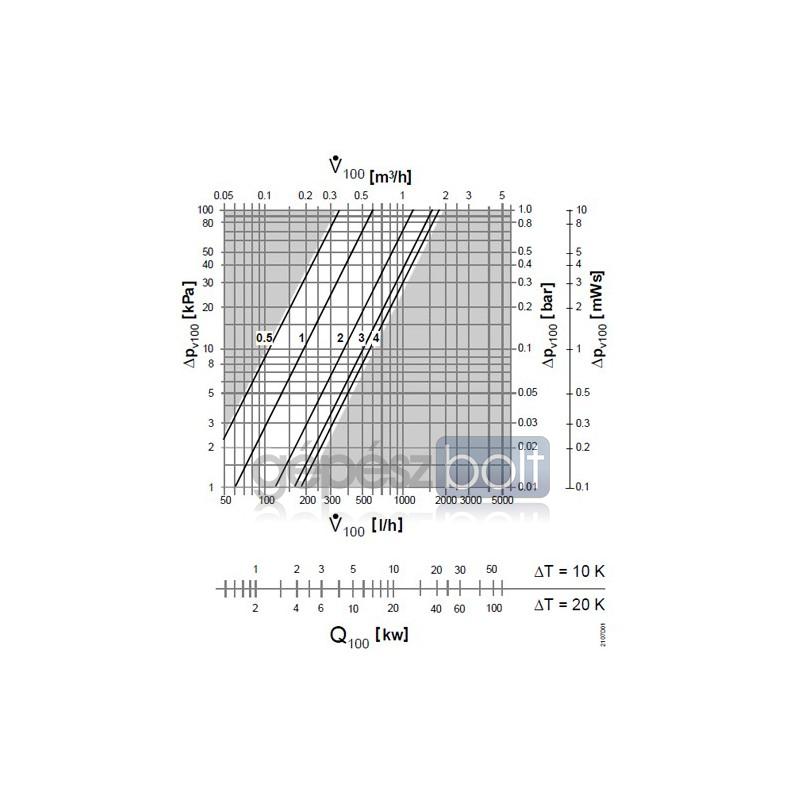

kv-érték [m3/h]a különböző előbeállítási pozícióknál |
||||||||||
|
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
kvs |
ADN10 / |
0.15 |
0.35 |
0.45 |
0.6 |
0.9 |
1.2 |
1.5 |
1.6 |
1.7 |
1.8 |
1.8 |
ADN15 / |
0.2 |
0.4 |
0.5 |
0.65 |
1.0 |
1.3 |
1.7 |
1.9 |
2.1 |
2.3 |
2.5 |
ADN20 / |
0.2 |
0.4 |
0.6 |
0.8 |
1.3 |
1.8 |
2.2 |
2.4 |
2.6 |
2.8 |
3.0 |
|

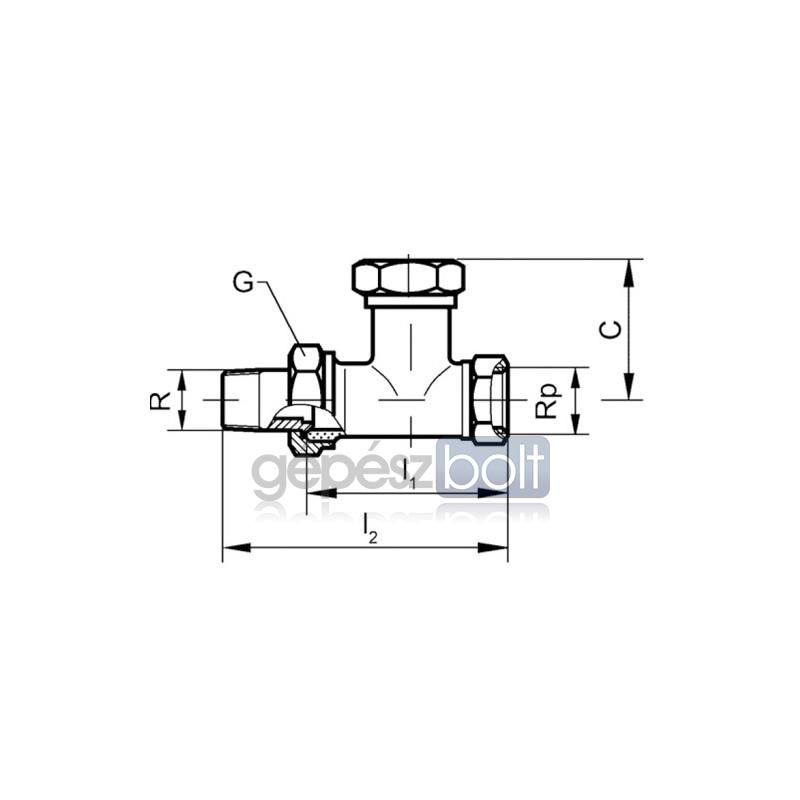

Méretek (mm) |
Menet(inch) |
Súly |
||||||||
Type |
DN |
l1 |
l2 |
l3 |
l4 |
B |
C |
Rp |
R |
G |
|
ADN10 |
10 |
51 |
76 |
|
|
|
40 |
3/8 |
3/8B |
5/8 |
0.150 |
ADN15 |
15 |
53 |
81 |
|
|
|
41 |
1/2 |
1/2B |
3/4 |
0.210 |
ADN20 |
20 |
61 |
92 |
|
|
|
40 |
3/4 |
3/4B |
1 |
0.325 |
AEN10 |
10 |
|
|
27 |
51 |
23 |
34 |
3/8 |
3/8B |
5/8 |
0.125 |
AEN15 |
15 |
|
|
30 |
57 |
27 |
36 |
1/2 |
1/2B |
3/4 |
0.200 |
AEN20 |
20 |
|
|
34 |
65 |
30 |
33 |
3/4 |
3/4B |
1 |
0.280 |
Jellemző |
Érték |
PN osztály |
PN 10 |
Delta Pmax |
60 kPa |
Csatlakozó menet |
Rp/R 3/8 " |
DN |
10 |
kvs |
0…1.8m3/h |
Kv |
0…1.8m3/h |
Szelep kialakítása |
Throughput |
Közeg |
Víz/glycol |
Közeg hőmérséklet |
1...120 °C |
Engedélyezett működési nyomás |
1000 kPa |
Szeleptest anyaga |
Sárgaréz Ms58, matt nikkelezett |
