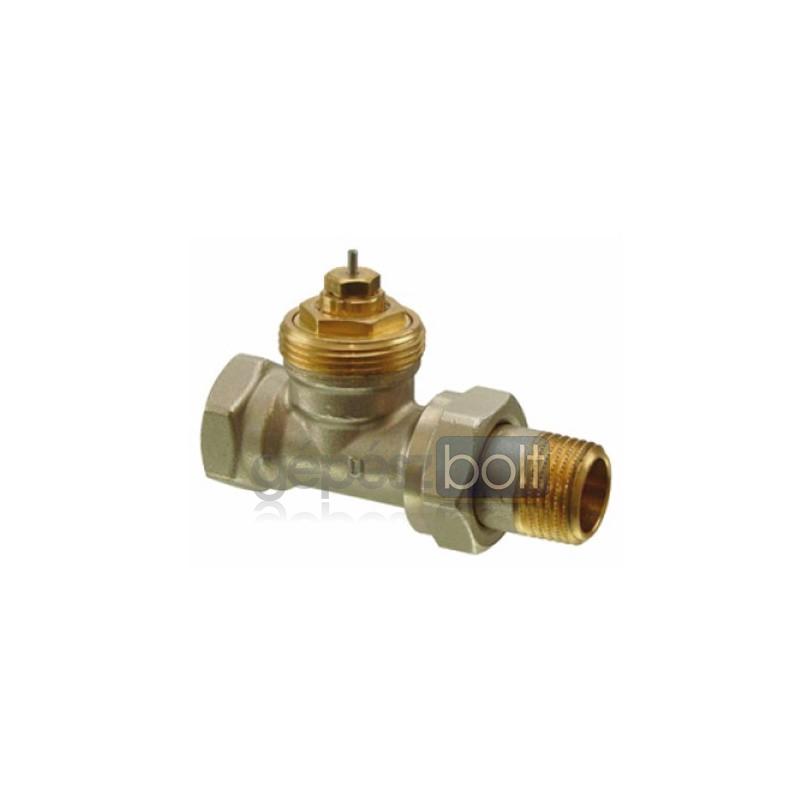

Siemens VDN220 egyenes termosztatikus radiátorszelep Nagyítás

Siemens VDN220 egyenes termosztatikus radiátorszelep

VDN220


Egyenes termosztatikus radiátorszelep
Nikkelezett sárgaréz szeleptest
Rövid kivitel
3/4" DN20
kv=0.31-1.41

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 23 darab

4 795 Ft

Leírás

Leírás:
-Előbeállítható kivitel

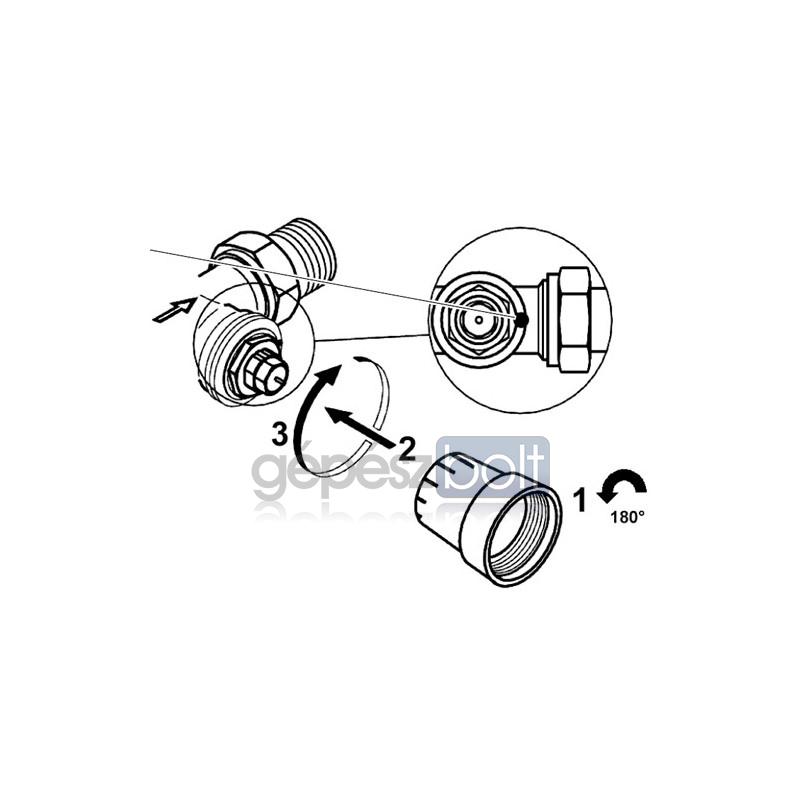

-az előbeállítás a tartozék védőkupakkal lehetséges
-Nikkelezett sárgaréz szeleptest
-Felszerelhető RTN.. Termofejjel (M30 x 1,5) illetve SSA..-motoros vagy STA.. termoelektromos szelepmozgatóval DIN szerint, ADN visszatérőkhöz!

Alkalmazási terület:
Melegvizes fűtési rendszerekben, helyiséghőmérséklet illetve zóna szabályozására, korlátozására. Alapvetően mindenfajta szobában és helyiségben használható, termosztatikus mozgatóval felszerelve különösen ott, ahol egyéb hőforrások illetve különböző hőmérsékleti szintek előfordulhatnak.



Típus számok egyenes

Típus számok
 sarok

Típus számok
axiális

DN

kv-érték m3/h)
beállítási tartomány

kv-érték m3/h) beállítási tartomány P-sáv 2K

VDN210

VEN210



10

0.09…0.63

0.43





VUN210

0.14…0.60

VDN215

VEN215



15

0.10…0.89

0.52





VUN215

0.13…0.77

VDN220

VEN220



20

0.31…1.41

0.71

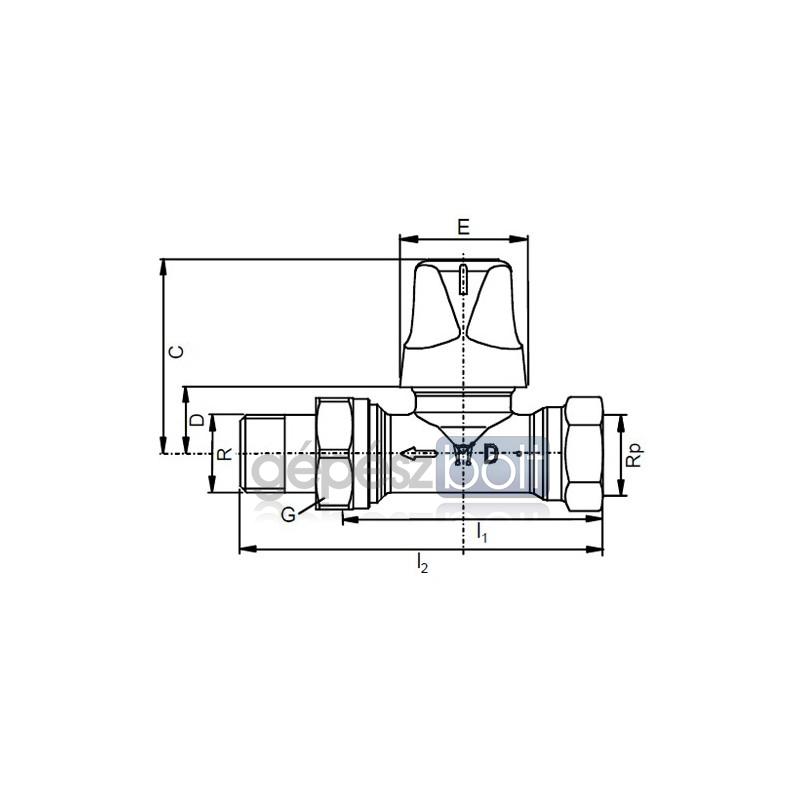

Méretek[mm]

Menet[inch]

Súly

Típus

DN

l1

l2

l3

l4

A

B

C

D

E

Rp

R

G

[kg]

VDN210

10

50

75









53

18

35

3/8

3/8B

5/8

0.220

VDN215

15

55

82









53

18

35

1/2

1/2B

3/4

0.265

VDN220

20

65

98









53

18

35

3/4

3/4B

1

0.385

VEN210

10





24

49



20

53

18

35

3/8

3/8B

5/8

0.215

VEN215

15





26

53



23

53

18

35

1/2

1/2B

3/4

0.260

VEN220

20





30

63



26

53

18

35

3/4

3/4B

1

0.360

VUN210

10









51

22

60

25

35

3/8

3/8B

5/8

0.285

VUN215

15









57

27

61

26

35

1/2

1/2B

3/4

0.330



Jellemző

Érték

PN osztály

PN 10

Szelepszár

>1.2 mm

Delta Pmax

60 kPa

delta Pv100

5...20 kPa

Csatlakozó menet

Rp/R 3/4 "

DN

20

Kv

0.31…1.41 m3/h

Közeg

Víz/glycol

Közeg hőmérséklet

1...120 °C

Engedélyezett működési nyomás

1000 kPa

Szeleptest anyaga

Nikkelezett sárgaréz Ms58, matt

PDF formátumú letölthető dokumentáció
