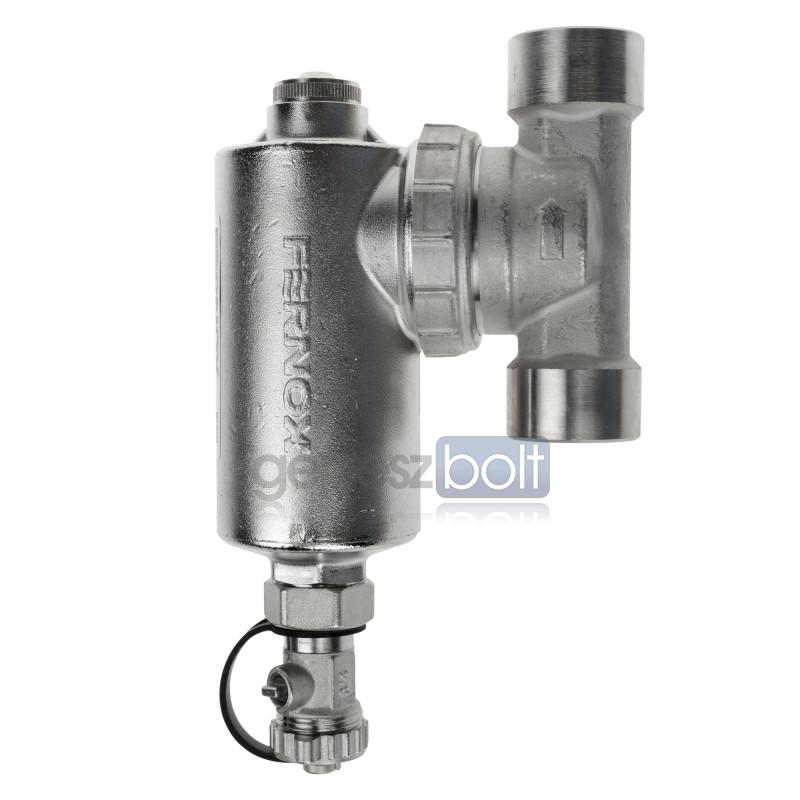

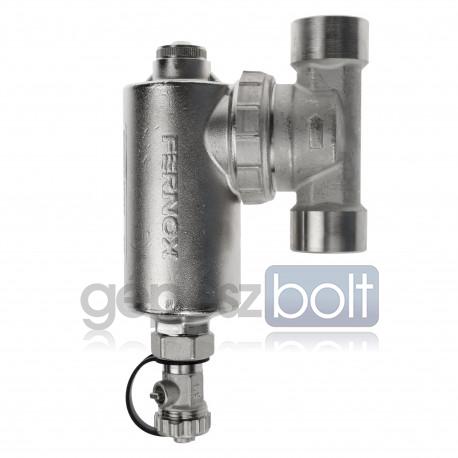

Fernox TF1 Omega mágneses iszapleválasztó 3/4"

• Nagy teljesítmény, kompakt kialakítás. Ideális a nehezen hozzáférhető helyekre
• Könnyen szerelhető. Vízszintes és függőleges csővezetékekbe is beszerelhető, mindkét áramlási irányba. A szűrő 45°-os szögben is üzemeltethető
• Egyedi működés, eltávolítja a mágneses és nem mágneses szennyeződéseket a rendszervízből. Gyorsan és könnyen tisztítható a berendezés szétszerelése nélkül
• Tartós, strapabíró sárgaréz szerelvény, nikkelborítással
• Egyedi elosztócső dupla radiális tömítéssel, amely így több irányból felszerelhető

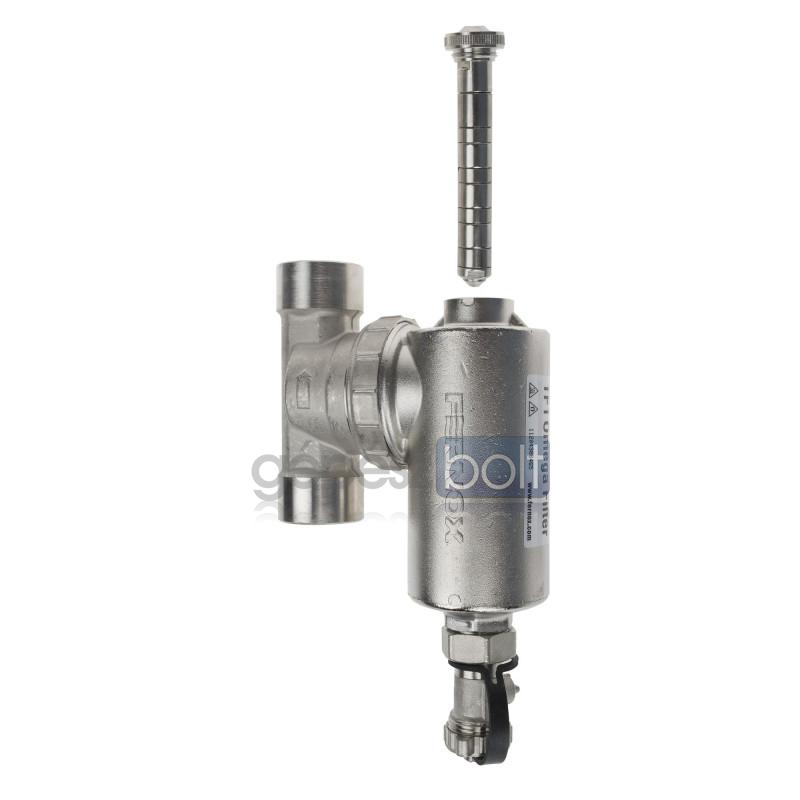

• Erős neodímium mágneses összeállítás menetes mágnessapkával

A TF1 Comapact Filter ideális a kis és szűk helyeken történő alkalmazásra. Belsejében hidrociklonokus hatást keltve erős neodímiummágnessel és szűrővel fogja meg a rendszerben keringő mágneses és nem mágneses szennyezőanyagokat. Precíziós megmunkálású műanyag-kompozitból készült. Leengedő szelepén kesztül gyorsan, szétszerelés nélkül tisztítható.

Kiegészítő információk
A TF1 Omega Filter olyan nagy szilárdságú szerkezeti sárgarézből készült, amely megfelelő a fűtési és hűtési rendszerek kialakításához. A sárgaréz részek nikkel bevonata növeli a tartósságot és az ellenállóságot, ami azt jelenti, hogy a szűrő kompatibilis a központi fűtési rendszerekben használatos glikolokkal és adalékanyagokkal. A TF1 Omega Filter-t úgy tervezték, hogy a magas begyűjtési hatékonyság mellett minimális legyen a nyomásveszteség. A belső HPS, a mágneses egység, illetve az alacsony áramlási sebességű terület úgy került kialakításra, hogy a szűrő megfelelően begyűjthesse a rendszer szennyeződéseit, miközben nincs hatással a fűtési rendszer többi részére. A TF1 Omega Filter-ben számos kiváló minőségű alkatrész található, amelyek biztosítják a szűrő lehető legjobb teljesítményét. A mágnes prémium minőségű neodímiumból készült, amely hatékonyan szűri ki a szennyeződéseket, kombinálva a rozsdamentes acélból készült részecskeleválasztóval, így a rendszerben található szennyeződések szűrése folyamatos és konzisztens.

Használat
Úgy tervezték, hogy lakóépületek fűtési rendszereire felszerelhető legyen a csővezeték méretének megfelelően. A szűrő könnyen felszerelhető vízszintesen és függőlegesen is, mindkét áramlási irányba. A szűrő feladata, hogy megóvja a kazánt a rendszerben keringő korróziós szennyeződések károsító hatásától, amelyek a víz és rendszerben lévő vegyes fémek kémiai reakciója során alakulnak ki a fűtési és hűtési ciklus során. A telepítési utasítások a csomagban megtalálhatók. A TF1 Omega vízszintes és függőleges csővezetékekre is felszerelhető, a csonkon nyíllal jelzett áramlási iránynak megfelelően. Ideális esetben a TF1 Omega szűrőt a kazánhoz visszatérő ágban kell elhelyezni, akár a függőlegestől 45⁰-kal eltérő pozícióban, ha nincs elegendő hely.

Csomagolás, kezelés és biztonság
Mint minden mágneses termék esetén, körültekintően járjon el a használat közben, ha beültetett szívritmus- szabályozóval él. Egyedi csomagolásban, utasítások mellékelve. Nincsenek tárolással kapcsolatos speciális követelmények.

Hatékonyság
Megfelelő folyadékok: Víz
Gátlószerrel kezelt glikol- oldatok
Fernox termékek/ Rendszeradalékok
Glikol maximális aránya - 50%
Maximális üzemi nyomás - 50 L/min
Maximális üzemi hőmérséklet - 100⁰C
Befogási arány - Akár a rendszerszennyeződések 100%-a

Működési elv
A szennyezett víz a csonkon keresztül beérkezik a szűrőbe, amely magával hozza a szuszpenzió által feloldott rendszerszennyeződéseket és részecskéket. Ez a szennyeződés, beleértve az olyan szennyeződéseket is, mint a vas- oxid, áthalad a csonkon, egyenesen a szűrő házába. A víz a szűrő alja felé áramlik köszönhetően a Hydronic Particle Separator (HPS) által létrehozott áramlási karakterisztikának. A HPS segít felkavarni a víz által a szuszpenzióban tartott szennyeződéseket, valamint ezeket a részecskéket a szűrő alján lévő alacsony áramlású terület felé irányítja. A szűrőben lévő dinamikus vízáramlás lehetővé teszi, hogy a vas szennyeződéseket az erős mágnes megragadja. Ahhoz, hogy a szűrőt elhagyhassa, a víznek el kell haladnia a mágneses tokozat előtt, keresztül a HPS-en, majd ki a csőcsatlakozáson. Így a rendszerben található szennyeződések nehezen jutnak ki az egységből és megragadnak az alacsony áramlású területen vagy az erős mágnesnél, ami azt jelenti, hogy tiszta víz hagyja el a szűrőt. A szűrő által összegyűjtött részecskék eltávolíthatók a mágnes eltávolításával, illetve a leeresztőszelep megnyitásával. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása vagy a szűrő szétszerelése.

Specifikáció
Szűrőtest – Kovácsolt réz (EN 12165-CW617N-DW), nikkelezve
Csonk – Kovácsolt réz (EN 12165-CW617N-DW), nikkelezve
Mágnes – Neodímium
Hydronic Particle Separator – Rozsdamentes acél
Seeger- gyűrű – Rozsdamentes acél
Leeresztőszelep – Nikkelezett réz
Leválasztószelep (ha van) - Nikkelezett réz
Tömítések és alátétek – EPDM
