Esbe 3F20-12 Karimás keverőszelep öntvény DN20 Nagyítás

Esbe 3F20 Háromjáratú karimás keverőszelep öntvény DN 20

11100100

DN 20
kvs=12

Felhasználási terület: fűtés/hűtés
Hőmérséklet: -10°C - + 110°C
Szögelfordulás: 90°

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 3 munkanap

75 407 Ft

Tulajdonságok

Névleges térfogatáram 12
Névleges átmérő (DN) 20

Leírás

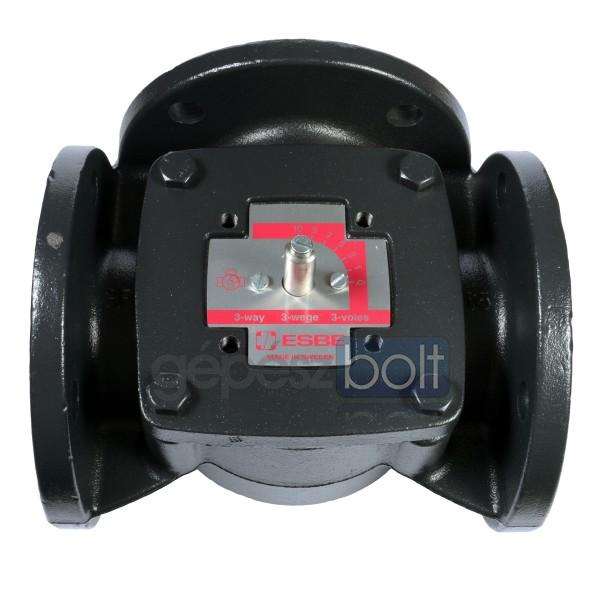

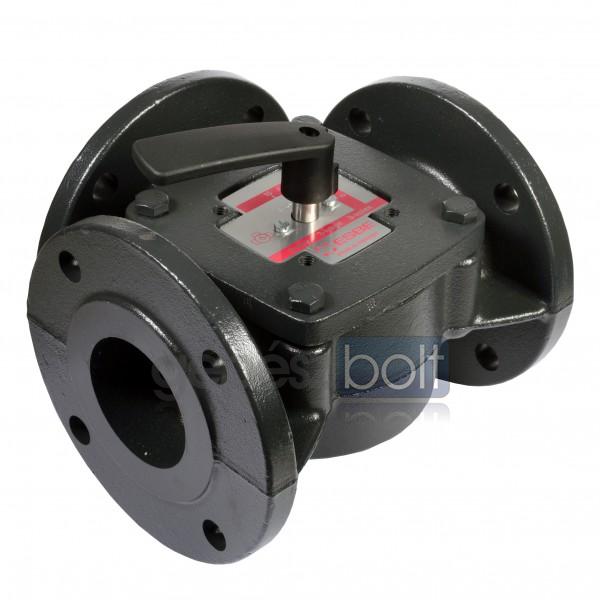

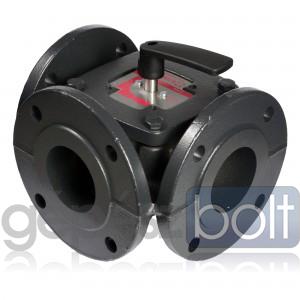

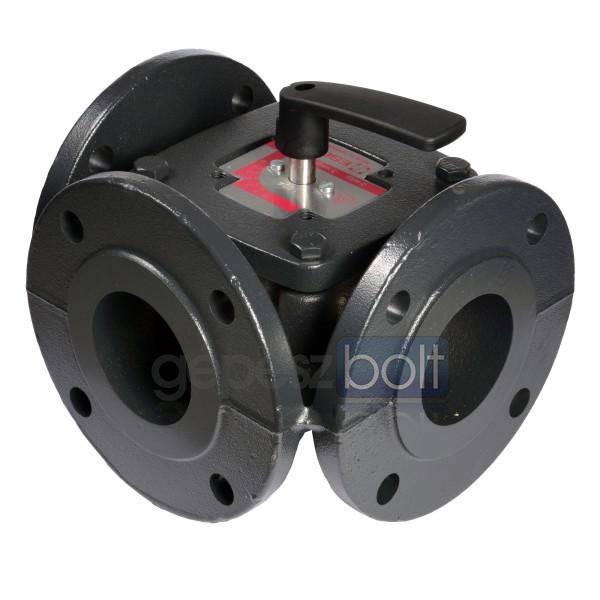

Esbe 3F20 Karimás keverőszelep

DN 20
kvs= 12

Az F sorozatú öntöttvas szelepeknél a keverési arányok beállíthatóak kézzel, vagy automatikusan vezérelt rendszereknél motorral. Valamennyi fő eleme cserélhető, a tengelytömítés 2 O-gyűrűből áll, melyből az egyik a rendszere leengedése vagy a szelep szétszerelése nélkül is cserélhető.

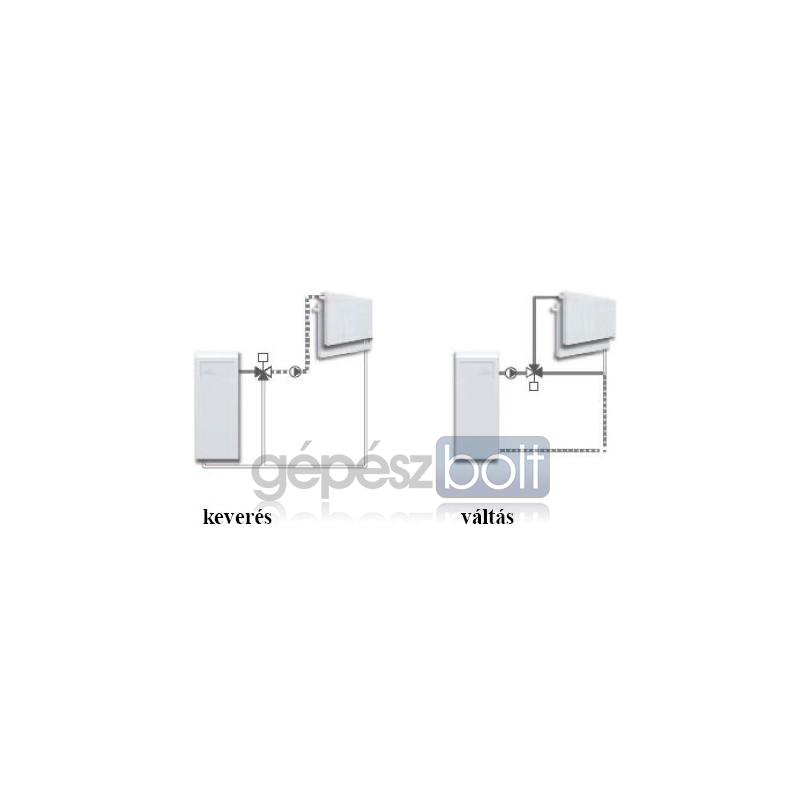

Felhasználási terület: fűtés/hűtés
Hőmérséklet: -10°C - + 110°C
Szögelfordulás: 90°

Használható motortípus: D50-ig ARA600 sorozat, a nagyobb méretekhez 90-es sorozat

Szükséges nyomaték:
D 25 = 3 NM
D 50 = 5 NM
D 80 = 10 NM
D150 = 15 NM

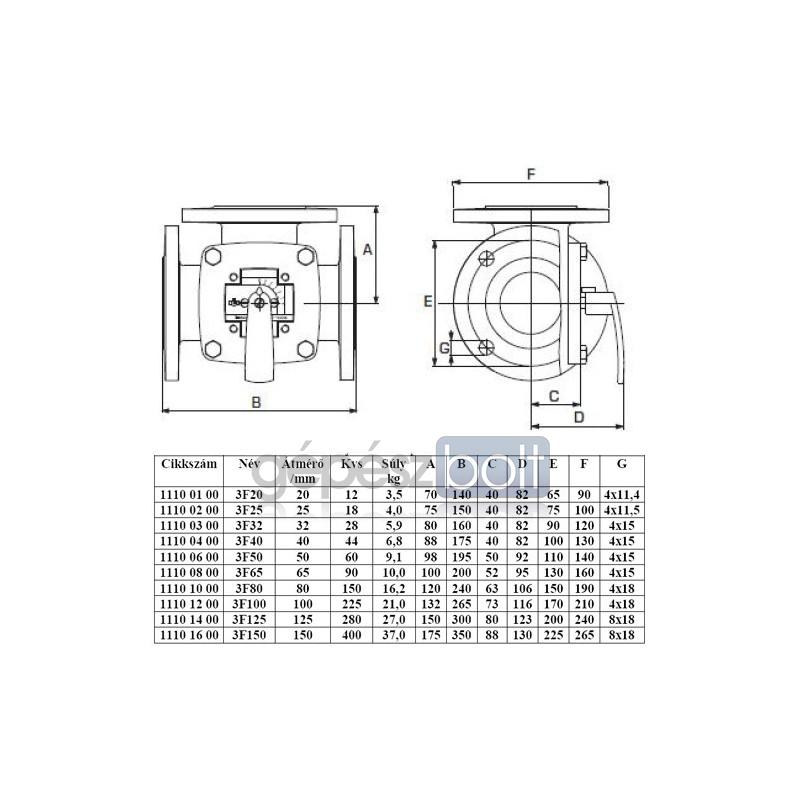

Cikkszám

Név

Átmérő

Kvs





(mm)



1110 01 00

3F20

20

12

1110 02 00

3F25

25

18

1110 03 00

3F32

32

28

1110 04 00

3F40

40

44

1110 06 00

3F50

50

60

1110 08 00

3F65

65

90

1110 10 00

3F80

80

150

1110 12 00

3F100

100

225

1110 14 00

3F125

125

280

1110 16 00

3F150

150

400

Telepítési leírás letöltése
