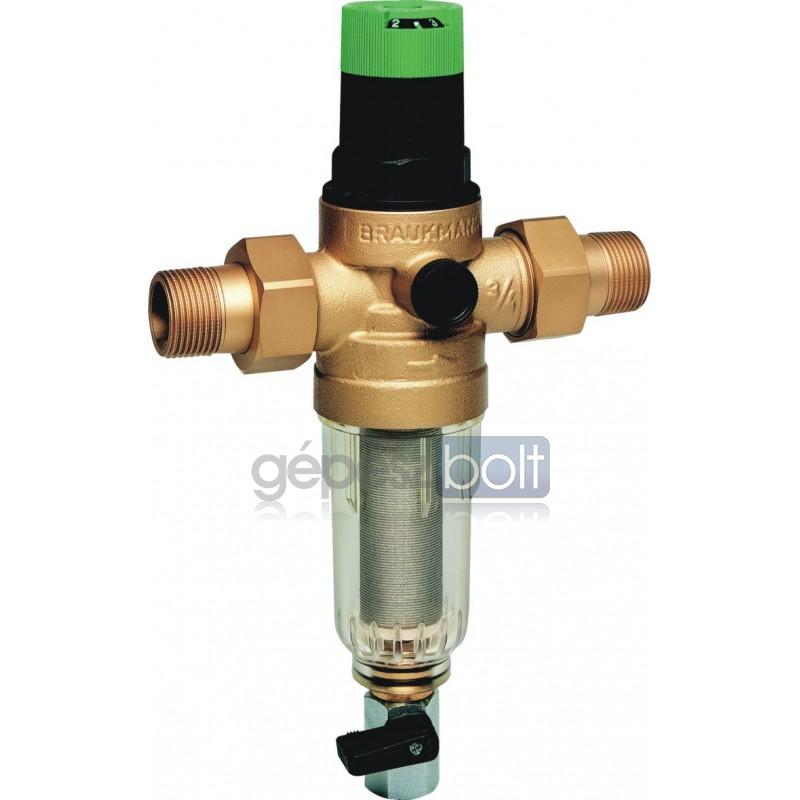

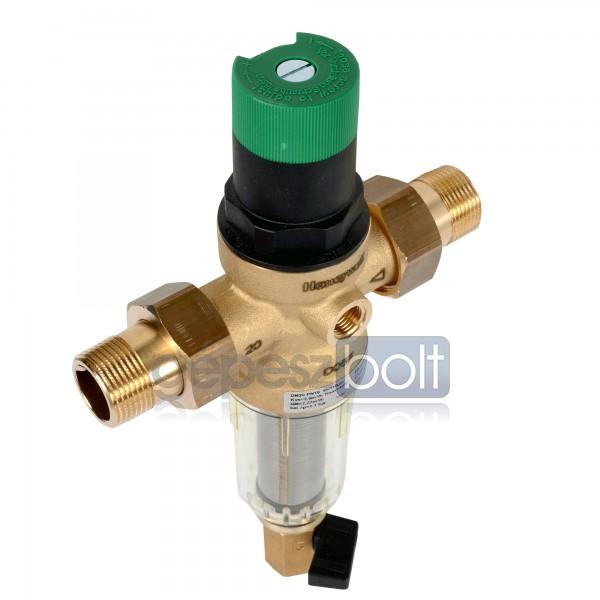

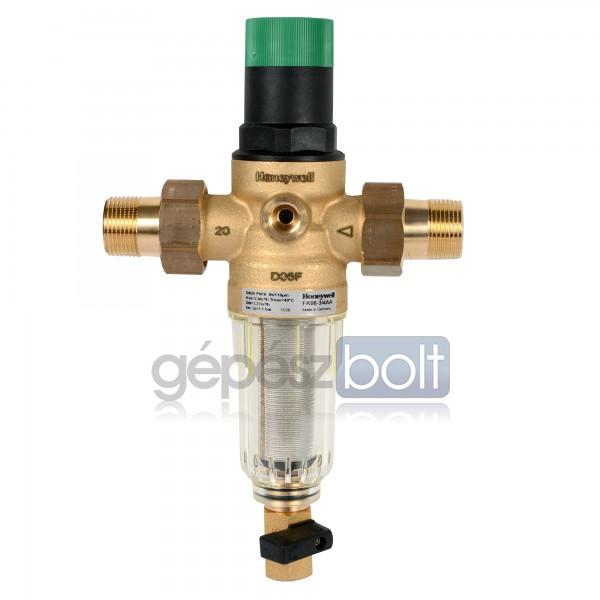

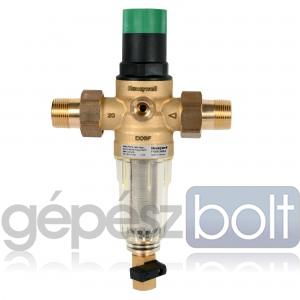

Honeywell MiniPlus-FK06 ivóvíz szűrőkombináció 3/4" DN 20

Alkalmazás
Az FK06 öblíthető szőrıkombináció folyamatos szűrt, szabályozott nyomású vízellátást biztosít. A finomszűrő felfogja a lebegő szennyeződéseket, mint például korróziómaradványokat, kócmaradványokat, vagy homokszemcséket. A szűrőcsésze alján összegyűlt szennyeződés egy kézmozdulattal egyszerűen eltávolítható.

A nyomásszabályzó szelep megelőzi a nagy szolgáltatói nyomásból eredő károkat, valamint csökkenti a vízfogyasztást. A készülék minden alkotóeleme megfelel a hatályos DIN/ DVGW előírásoknak.
A kompakt mérető szűrőkombinációk kifejezetten szűk helyekre történő beépítésre is alkalmasak.

Felépítés

• A szűrőkombináció az alábbi alkotóelemekből áll:
• Ház G ¼" nyomásmérő csatlakozásokkal mindkét oldalon

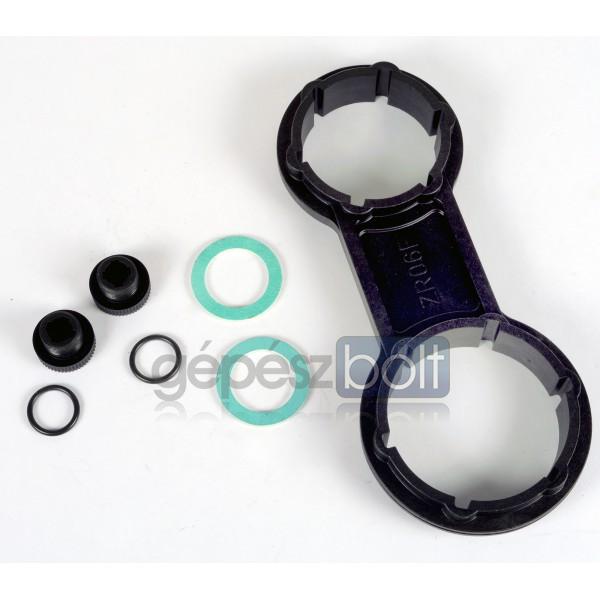

• Hollandis csatlakozó készlet (A változat)
• Szelepbetét membránnal

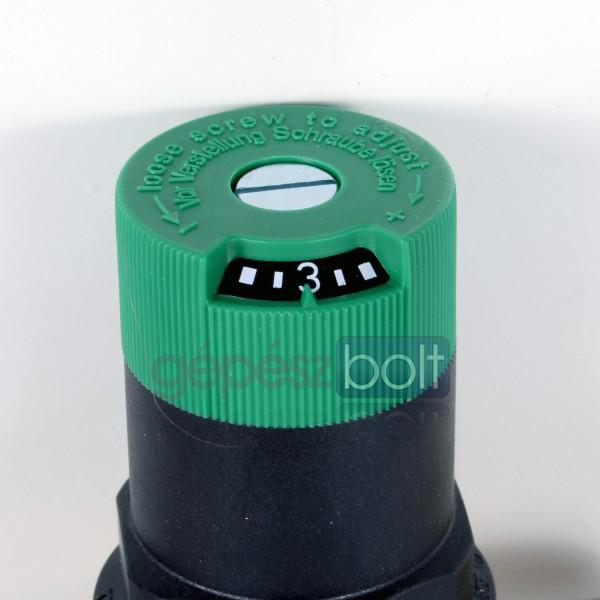

• Rugóház beállító kerékkel és skálával
• Rugó

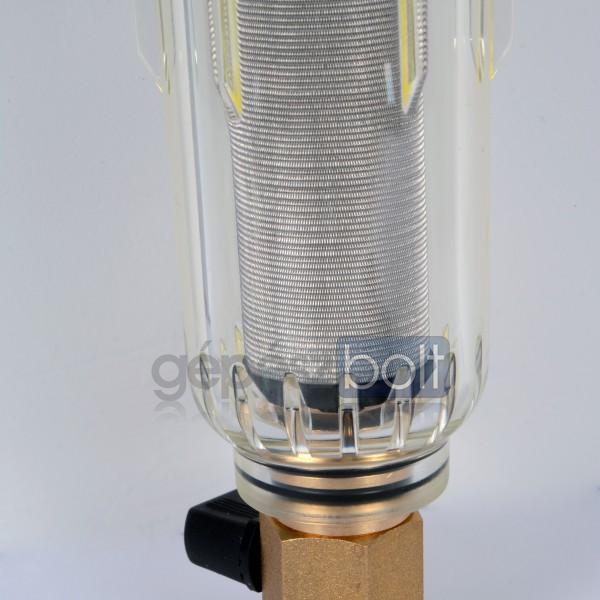

• Finomszűrő szűrőcsészével
• Golyóscsap
• Nyomásmérő nélkül szállítva (lásd Tartozékok)

Műszaki adatok

• Közeg: Víz
• Belépő nyomás: Maximum 16.0 bar
• Kilépő nyomás: 1.5 - 6.0 bar
• Beépítési helyzet: Vízszintesen, szűrőcsészével lefelé
• Üzemi nyomás: Maximum 16.0 bar
• Üzemi hőmérséklet: Mőanyag szűrőcsészével max 40 °C Bronz szűrőcsészével max 70 °C
• Csatlakozó méret: 1 /2", 3 /4", 1", 1 1 /4"

Működés

Az FK 06 szűrőkombináció egy finomszűrőből és egy nyomásszabályzó szelepből áll. Normál üzemben a víz a szűrőn átáramolva jut a készülék kilépő oldalára. A szűrő öblítésekor az öblítő golyóscsap nyitásával a kiszűrt szennyeződés eltávolítható. Az öblítés folyamata alatt a vízellátás zavartalan. A beépített nyomásszabályzó szelep az erőkiegyenlítés elvén működik. A membránra ható erő a rugóerő ellenében hat. A belépő oldali nyomás nincs hatással a szelep mozgására, ezáltal a belépő oldali nyomásingadozás nem befolyásolja a kilépő oldali szabályozott nyomás értékét.

Honeywell FK06 Szűrőkombináció adatlap letöltése (pdf)
