ESBE 90C-1A-90 időjárás vezérlés 230 V AC 15 Nm Nagyítás

ESBE 90C-1A-90 időjárás vezérlés 230 V AC 15 Nm

12601500

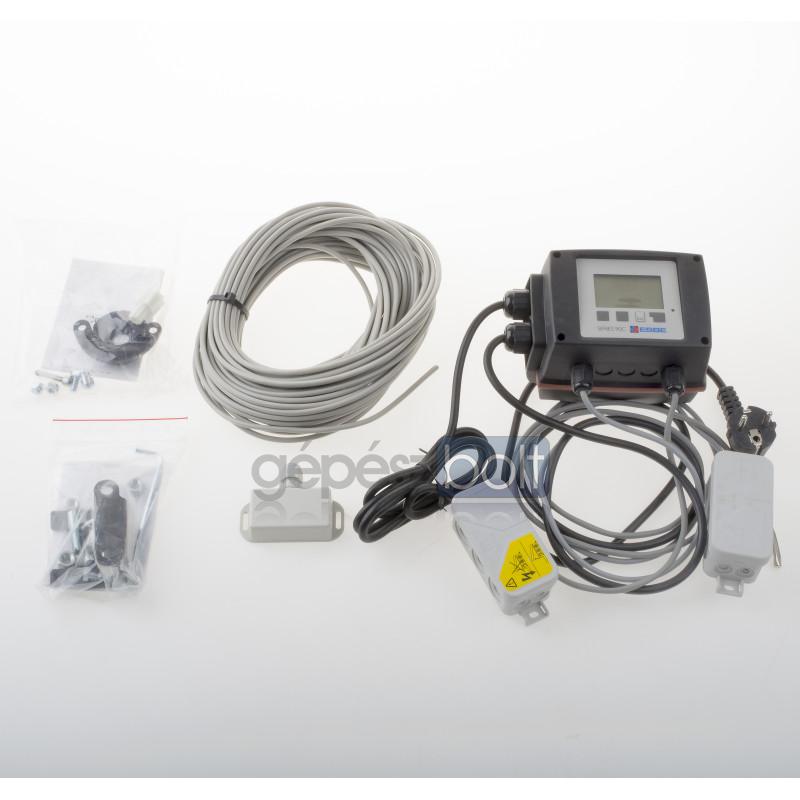

  • Áramellátó kábel (230V) 1,5 m
  • szivattyú/hőforrás áramellátó kábele (230 V) 1,5 m
  • érzékelődoboz 1 db
  • érzékelő bemenet max. száma: 3
  • kapcsoló kimenet max. száma: 1
  • előremenő érzékelő 1,5 m-es kábel
  • külsőhőmérséklet érzékelő
  • külsőhőmérséklet érzékelő kábel, 20 m

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 1 darab

162 990 Ft

Leírás

Esbe 90C-1A Időjárás követő vezérlő egység

Időjárás követő vezérlő egység az ESBE 3 járatú keverőszelepeihez.
Négy különböző változatban, könnyű kezelhetőséget biztosító grafikus kijelzővel
1,5 m tápkábel
Egyazon időben kezel egy keverő szelepet és fogad max. 7 bejövő és 3 kimenő jelet.
Alkalmas egy háztartás teljes fűtési rendszerének vezérlésére.

Funkció

90C-1

90C-2

90C-3

90C-4

napi/heti

program

+

+

+

+

fűtési görbe határolás max/min

+

+

+

+

szelepműködtetés

+

+

+

+

szivattyúvezérlés ki/be

+

+

+

+

szivattyúvezérlés második kör



+

+

+

kazánvezérlés





+

+

kiegészítő hőforrás-szelephelyzet vezérlés

+

+

+

+

kiegészítő hőforrás-hőmérsékletérzékelő vezérlés



+

+

+

PID vezérlés

+

+

+

+

kézi működtetés

+

+

+

+

működési szög 90° 180°270° (beállítva 90°-ra)

+

+

+

+

működési szög alapbeállítás/korlátozás

+

+

+

+

fagyvédelem

+

+

+

+

CRS231 takarékos üzem (10°C belső hőmérséklet)

-

-

-

-

állandó előremenő hőmérsékletvezérlés

+

+

+

+

állandó előremenő hőmérséklet folyamatvezérlés
,14 napos

+

+

+

+

használati melegvíz vezérlés



-

+

+

hűtés







+

beállítás „varázsló"

+

+

+

+

működési statisztika

+

+

+

+

Hardware

90C-1

90C-2

90C-3

90C-4

tápkábel 230 V 1,5 m

+

+

+

+

szivattyú/fűtés tápkábel 230 V, 1,5 m

+







dugaszoló aljzat



+

+

+

bemenetek max. száma

4

7

7

7

kimenetek max. száma

1

3

3

3

előremenő érzékelő, 1,5 m kábel

+

+

+

+

univerzális érzékelő, 1,0 m kábel db



2

3



külső érzékelő, kábel  nélkül

+

+

+

+

beltéri érzékelő, kábel nélkül

-

-

-

-

érzékelő kábel, 20 m

-

-

-

-

+ Tartlamazza
- Opció
A következő szelepekhez alkalmas csatlakozó készlettel szállítva:

  • VRG100, 200, 300, VRB100, MG, G, F, BIV, H és HG

Tartalék csatlakozó készletek rendelhetők:

  • 1605 33 00 = VRG/VRB szelepekhez
  • 1605 13 00 = MG, G, F, BIV, H és HG szelepekhez

Opciós tartozékok rendelési számai:

  • 1705 07 00/CRS231 beltéri érzékelő (+10-30°C)
  • 1705 08 00/CRS211 előremenő érzékelő (0-105°C)
  • 1705 09 00/CRS213 univerzális érzékelő (0-105°C)

Igény esetén más gyártók bizonyos szelepeihez is rendelhető csatlakozó készlet.
Műszaki adatok:

  • méretek: 95 x 135 x 85 mm
  • grafikus kijelző 128 x 64
  • védettségi osztály: II
  • környezeti hőmérséklet: 0-40°C
  • futási idő: 120 s/90°
  • nyomaték: 15 Nm
  • súly: 0,9 kg

Cikkszám

Név

bejövő
jel

kimenő
jel

érzékelő
kábel

beltéri
érzékelő

univerzális
érzékelő

megjegyzés

1260 11 00

90C-1A

4

1

+





95C utódtípusa

1260 12 00

90C-1B

4

1







95C utódtípusa

1260 13 00

90C-1C

4

1

+

+



95C utódtípusa

1260 21 00

90C-2A

7

3

+



2



1260 22 00

90C-2B

7

3









1260 23 00

90C-2C

7

3

+

+





1260 31 00

90C-3A

7

3

+



3



1260 32 00

90C-3B

7

3









1260 33 00

90C-3C

7

3

+

+





1260 42 00

90C-4B

7

3



+ (!)





1260 43 00

90C-4C

7

3

+

+ (!)





(!)Beltéri és páratartalom érzékelő

Adatlap letöltése
Szerelési utasítás letöltése
