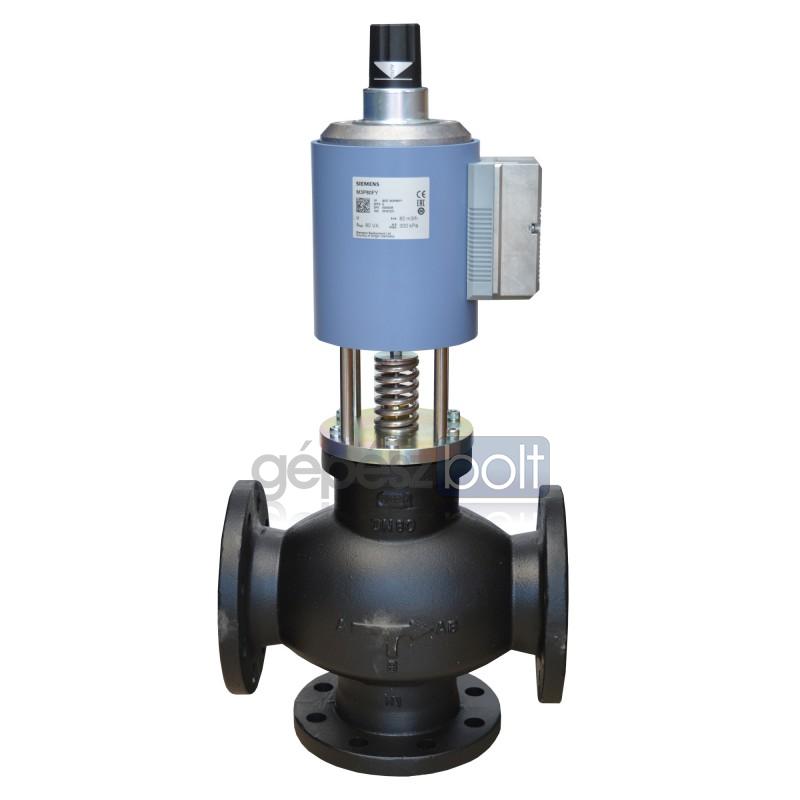

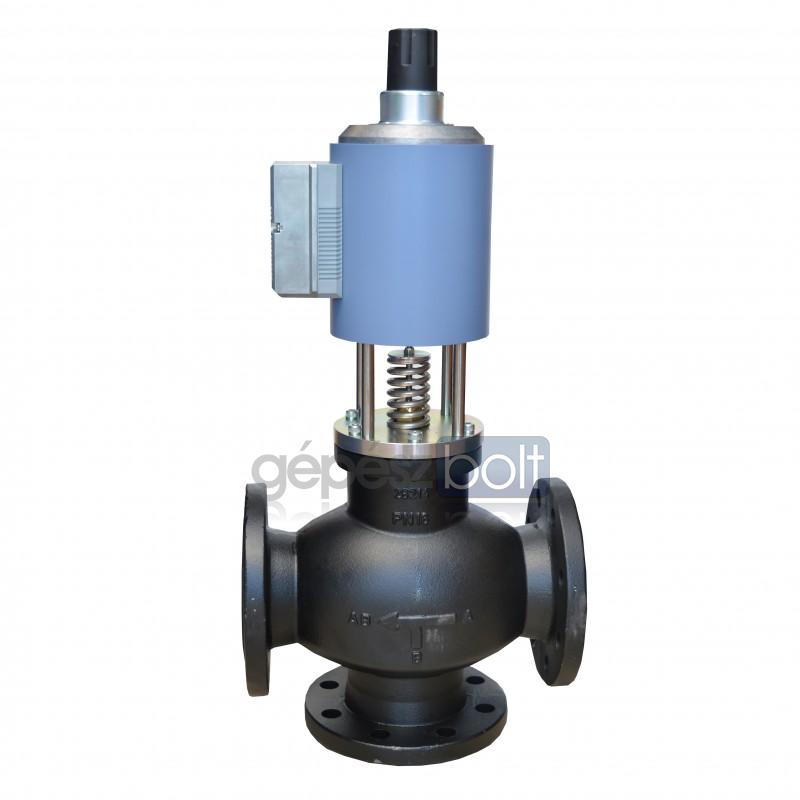

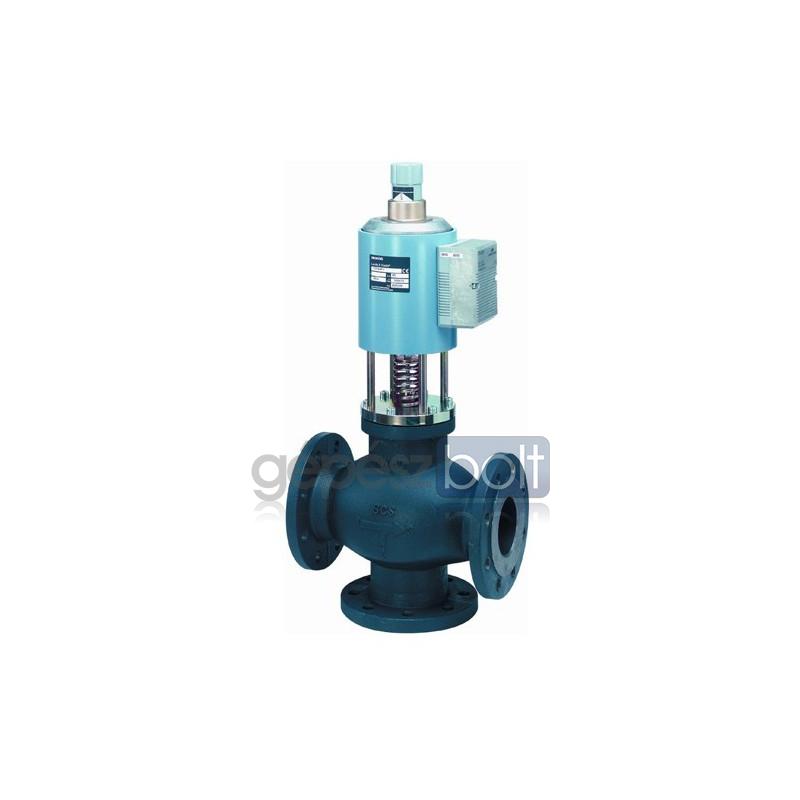

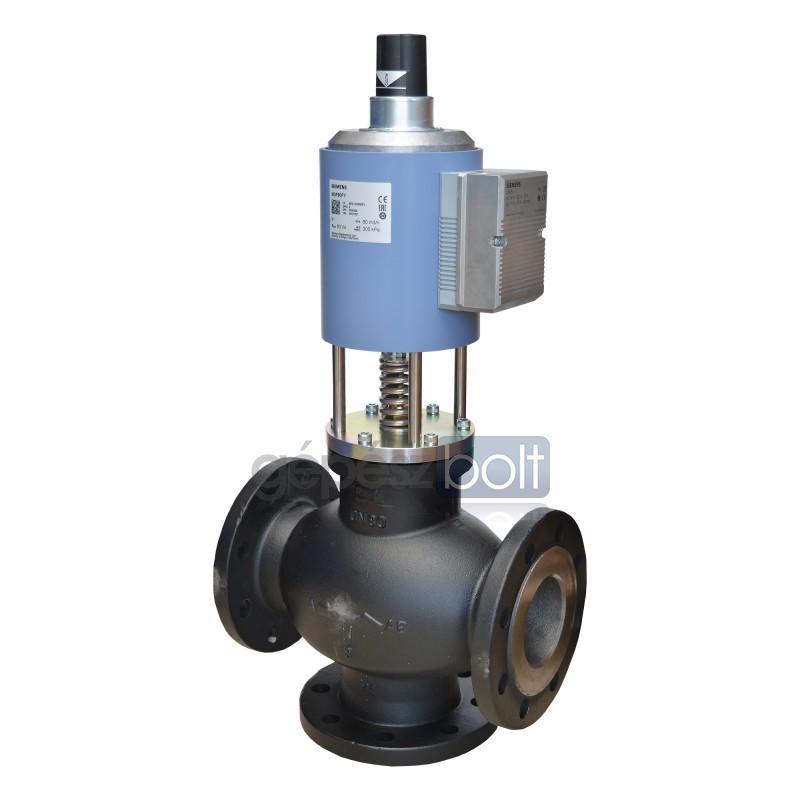

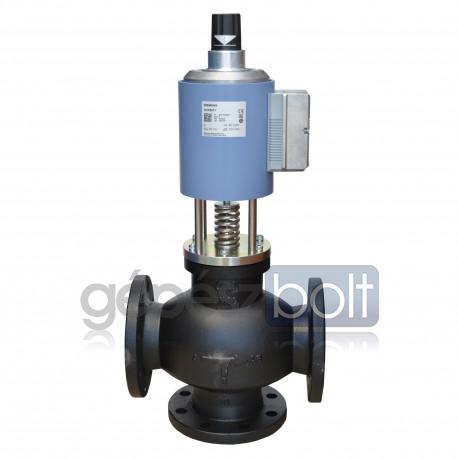

Siemens M3P80FY Magnetikus szelep DN80 Nagyítás

Siemens M3P80FY Magnetikus szelep DN80

M3P80FY

DN 80
kvs = 80

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

926 345 Ft

Leírás

Siemens M3P80FY magnetikus szelep

DN 80
kvs = 80

Kétutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel.
Elektromos megtáplálás: AC 24V.
Szabályozó jel: DC 0...10V vagy DC 4...20mA.
PN16 nyomásosztály.
Közeghőmérséklet: +2...+120°C.
Megengedett közeg: víz, max. 50% víz-glikol keverék.
Futásidő < 1s.
Szelepállás visszajelzés: DC 0...10V.
Szeleptest anyaga: acélöntvény,
szelepbelső CrNi acél.
Jelleggörbe: lineáris.
A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át.
Csak keverő alkalmazásban használható!

Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral összeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon!



Jellemző

Érték

PN osztály

PN 16

Működtető feszültség

AC 24 V

Energia felhasználás

80 VA

Vezérlőjel

DC 0...10 V, DC 4...20 mA

Futásidő

Zárás: <2 s

Rugóvisszatérítési funkció

1->3 zárva

Pozíció visszajelzés

DC 0...10 V

Védettség

IP31

Környezeti hőmérséklet, működés

2...50 °C

Szerelési hely

Függőleges

Engedélyezett működési nyomás

1000 kPa

Folyási ráta

Szivárgási ráta 1->3 max. 0,05 %-a a kvs-nek Szivárgási ráta 2->3 a működési körülményektől függ (kb 2%)

Közeg hőmérséklet

2...120 °C

Szelep karakterisztika

Lineáris

Szelepeszár elmozdulás DeltaH/H100

1:1000

Szeleptest anyaga

GG20 öntöttvas

Belső rész anyaga

CrNi acél/sárgaréz

Deltapmax

300 kPa

Deltaps

300 kPa

DN

80

kvs

80 m3/h

Letölthető dokumentáció
