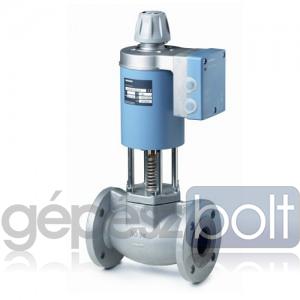

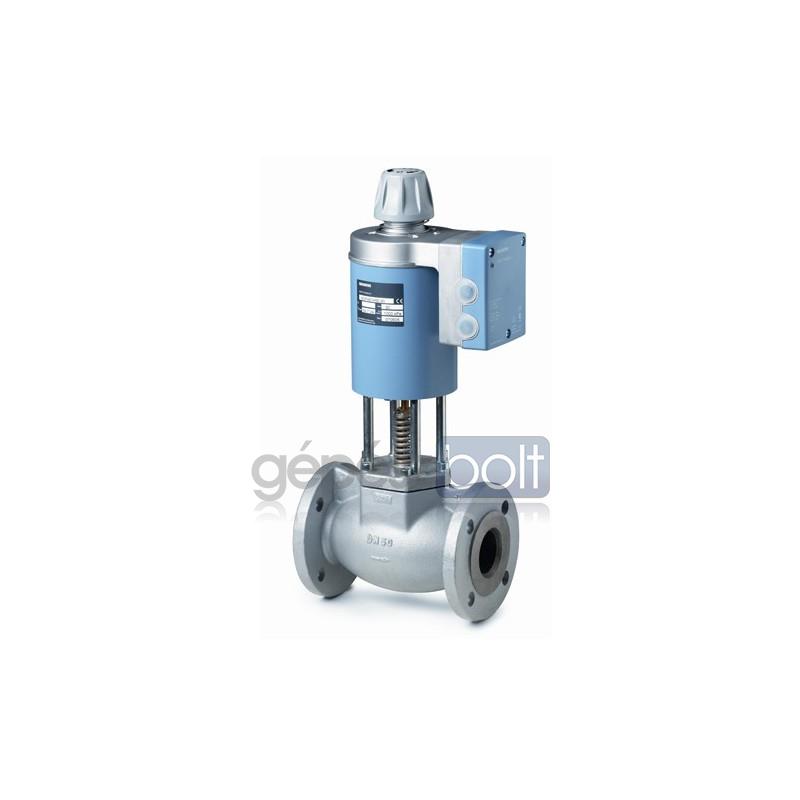

Siemens Magnetikus szelep DN15 Nagyítás

Siemens Magnetikus szelep DN15

MVF461H15-0.6

DN 15
kvs = 0.6

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

458 005 Ft

Leírás

Siemens MVF461H15-0.6 magnetikus szelep

DN 15
kvs = 0.6

Egyutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel.
Elektromos megtáplálás: AC 24V.
Szabályozó jel: DC 0/2...10V vagy DC 4...20mA.
PN16 nyomásosztály.
Közeghőmérséklet: +1...+180°C.
Megengedett közeg: víz 120°C-ig és 16 bar nyomásig, forró víz 180°C-ig és 13 bar nyomásig, telített gőz 180°C-ig és 9 bar abszolút nyomásig.
Futásidő < 2s.
Szelepállás visszajelzés: DC 0...10V.
Szeleptest anyaga: EN-GJS-400-18-LT acélöntvény.
Jelleggörbe: egyenszázalékos vagy lineáris.

Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral összeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon!



Jellemző

Érték

PN osztály

PN 16

Működtető feszültség

AC 24 V, DC 20...30 V

Energia felhasználás

33 VA

Vezérlőjel

DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA, DC 0...20 V Phs

Futásidő

<2 s

Rugóvisszatérítési funkció

A->AB zárva

Pozíció visszajelzés

DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA

Védettség

IP31

Környezeti hőmérséklet, működés

-5...45 °C

Szerelési hely

Függőleges

Engedélyezett működési nyomás

Víz <120 °C: 1600 kPa Víz >120 °C: 1300 kPa Telített gőz: 900 kPa

Folyási ráta

<0.05%-a a kvs értéknek

Absolute pressure p1 steam

900,00 kPa abs

Közeg hőmérséklet

1...180 °C

Szelep karakterisztika

Egyenszázalékos , Lineáris

Szelepeszár elmozdulás DeltaH/H100

1:1000

Szeleptest anyaga

Gömbgrafitos öntvény EN-GJS-400-18-LT

Belső rész anyaga

CrNi acél

Deltapmax

1000 kPa

Deltaps

1000 kPa

DN

15

kvs

0.6 m3/h
