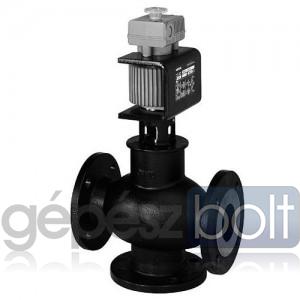

Siemens MXF461.65-50 Magnetikus szelep DN65 Nagyítás

Siemens MXF461.65-50 Magnetikus szelep DN65

MXF461.65-50

DN 65
kvs = 50

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

712 565 Ft

Leírás

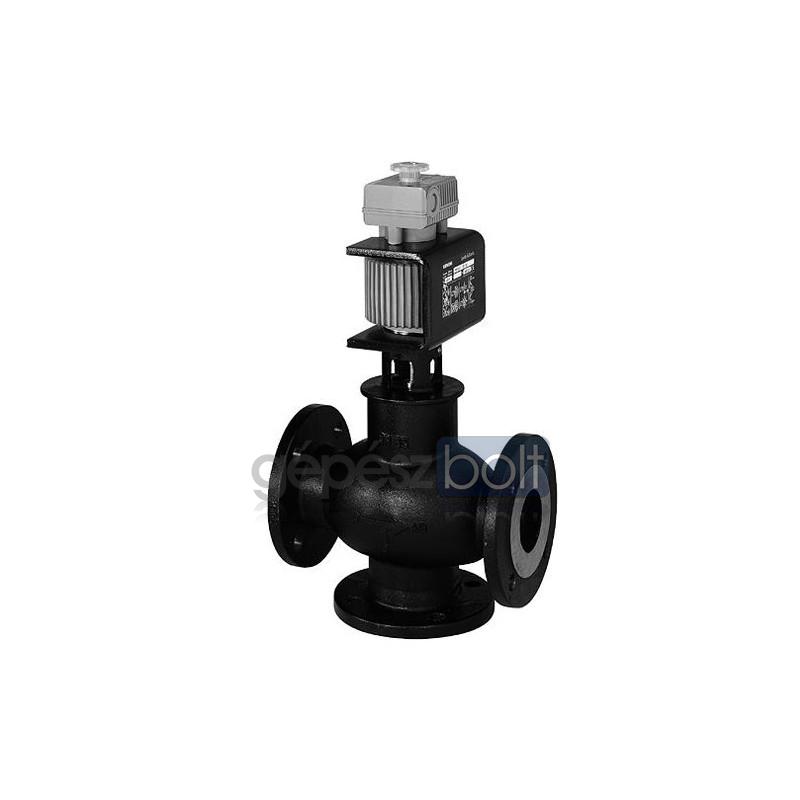

Siemens MXF461.65-50 magnetikus szelep

DN 65
kvs = 50

Kétutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel.
Elektromos megtáplálás: AC 24V.
Szabályozó jel: DC 0/2...10V vagy DC 4...20mA.
PN16 nyomásosztály.
Közeghőmérséklet: +1...+130°C.
Megengedett közeg: víz, max. 50% víz-glikol keverék.
Futásidő < 2s.
Szelepállás visszajelzés: DC 0...10V.
Szeleptest anyaga: EN-GJL-250 szürke öntvény.
Jelleggörbe: egyenszázalékos vagy lineáris.
A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át.
Csak keverő alkalmazásban használható!

Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral összeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon!



Jellemző

Érték

PN osztály

PN 16

Működtető feszültség

AC 24 V

Energia felhasználás

46 VA

Vezérlőjel

DC 0...10 V, DC 2...10 V
DC 4...20 mA

Futásidő

<2 s

Rugóvisszatérítési funkció

A->AB Zárásd

Pozíció visszajelzés

DC 0...10 V

Védettség

IP54

Környezeti hőmérséklet, működés

-5...45 °C

Szerelési hely

Upright to horizontal

Engedélyezett működési nyomás

1000 kPa

Folyási ráta

A -> AB: 0...0.02 % of kvs value
B -> AB: 0...0.2 %

Közeg hőmérséklet

1...130 °C

Szelep karakterisztika

Equal-percentage , Linear

Szelepeszár elmozdulás DeltaH/H100

1:1000

Szeleptest anyaga

Cast iron EN-GJL-250

Belső rész anyaga

CrNi steel/brass

Deltapmax

300 kPa

Deltaps

300 kPa

DN

65

kvs

50 m3/h
