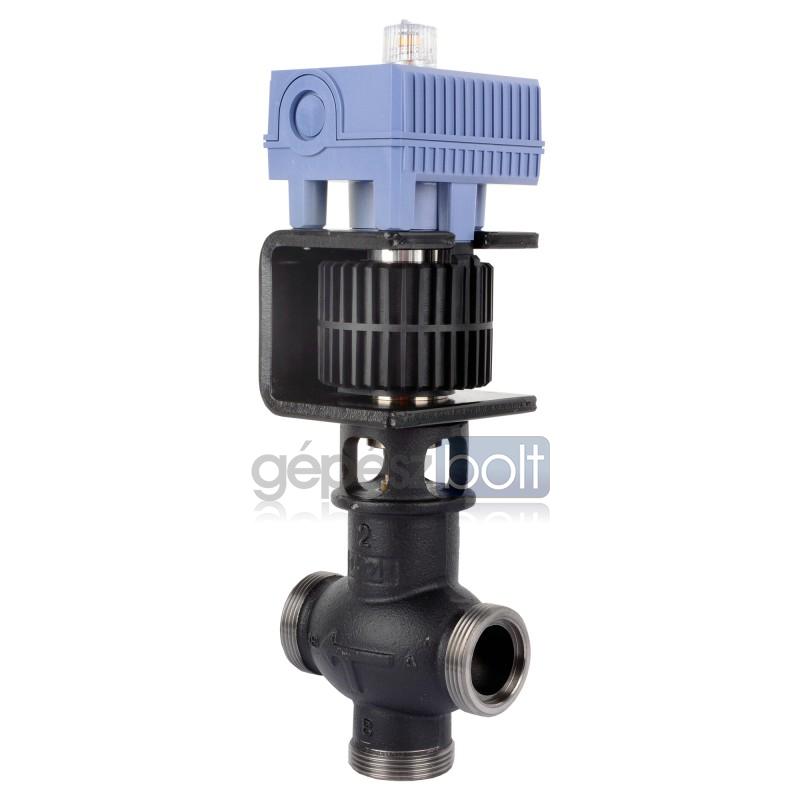

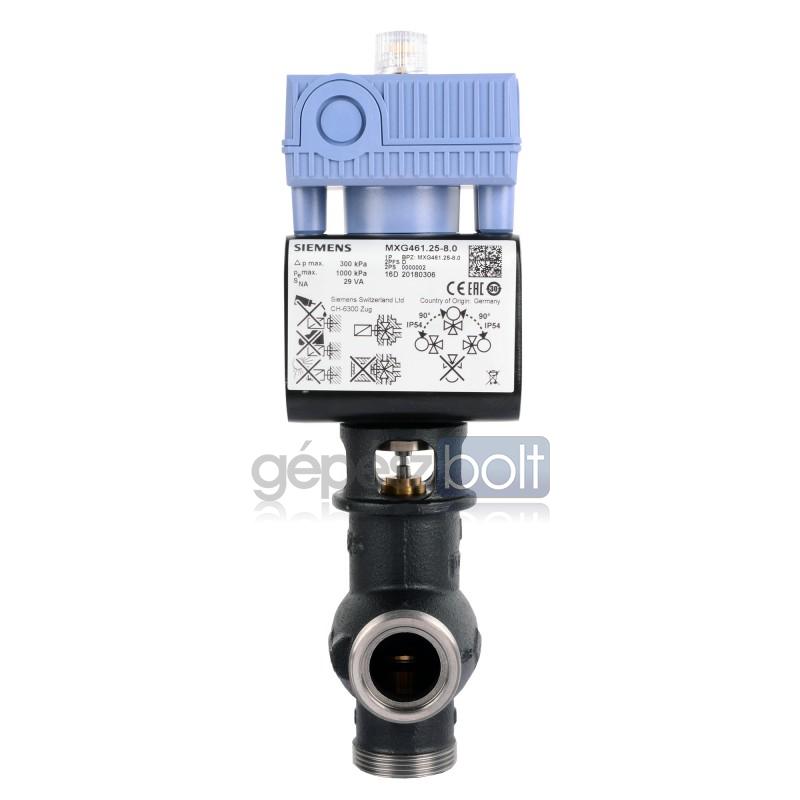

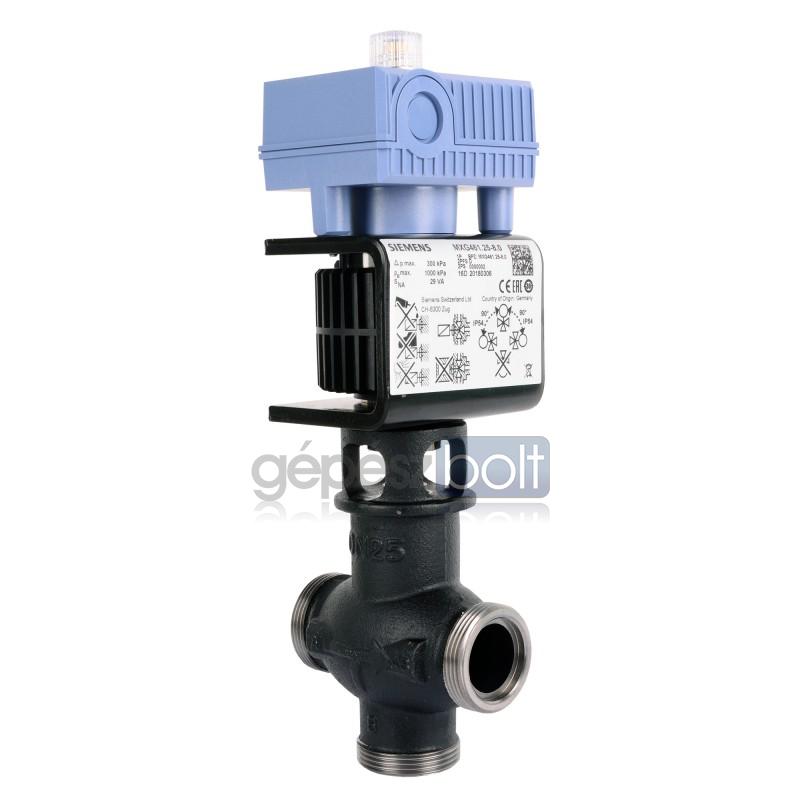

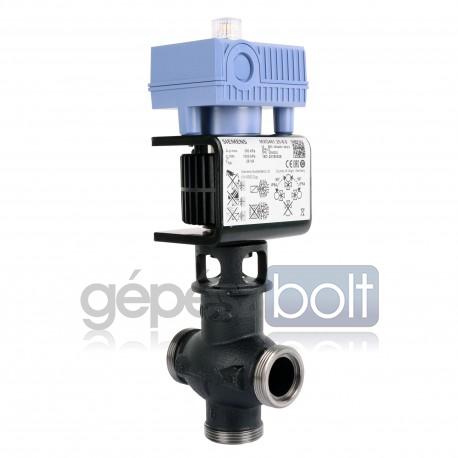

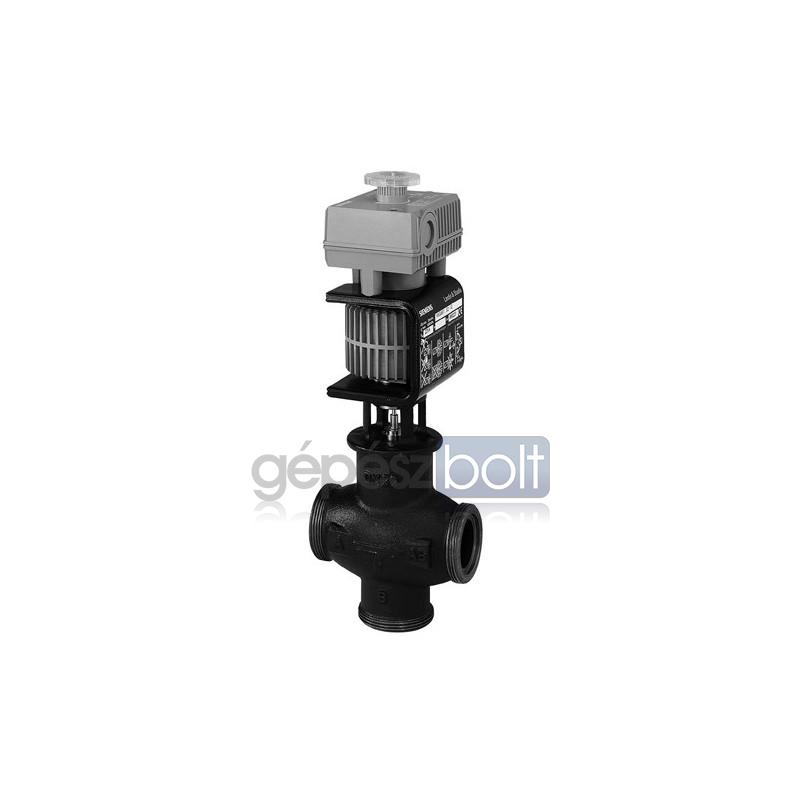

Siemens MXG461.40-20 Magnetikus szelep DN 40 kvs 20 Nagyítás

Siemens MXG461.40-20 Magnetikus szelep DN 40 kvs 20

MXG461.40-20

DN 40
kvs = 20
csatlakozás: G2 1/4",
javasolt hollandi: ALG403

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

432 630 Ft

Leírás

Siemens MXG461.40-20 magnetikus szelep

DN 40
kvs = 20
csatlakozás: G2 1/4",
javasolt hollandi: ALG403

Kétutú menetes szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel.
Elektromos megtáplálás: AC 24V.
Szabályozó jel: DC 0/2...10V vagy DC 4...20mA.
PN16 nyomásosztály.
Közeghőmérséklet: +1...+130°C.
Megengedett közeg: víz, max. 50% víz-glikol keverék.
Futásidő < 2s.
Szelepállás visszajelzés: DC 0...10V.
Szeleptest anyaga: EN-GJL-250 szürke öntvény.
Jelleggörbe: egyenszázalékos vagy lineáris.
A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át.
Csak keverő alkalmazásban használható!

Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral összeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon!



Jellemző

Érték

PN osztály

PN 16

Működtető feszültség

AC 24 V

Energia felhasználás

44 VA

Vezérlőjel

DC 0...10 V, DC 2...10 V
DC 4...20 mA

Futásidő

<2 s

Rugóvisszatérítési funkció

A->AB zárva

Pozíció visszajelzés

DC 0...10 V

Védettség

IP54

Környezeti hőmérséklet, működés

-5...45 °C

Szerelési hely

Függőleges

Engedélyezett működési nyomás

1000 kPa

Folyási ráta

A -> AB: 0...0.02 %-a a kvsértéknek B -> AB: 0...0.2 %

Közeg hőmérséklet

1...130 °C

Szelep karakterisztika

Egyenszázalékos , Lineáris

Szelepeszár elmozdulás DeltaH/H100

1:1000

Szeleptest anyaga

Öntöttvas EN-GJL-250

Belső rész anyaga

CrNi acél/sárgaréz

Deltapmax

300 kPa

Deltaps

300 kPa

DN

40

kvs

20 m3/h

Csatlakozó menet

G 21/4 B "

Letölthető dokumentáció
