Sarok termosztatikus radiátorszelep Nikkelezett sárgaréz szeleptest...
VEN115

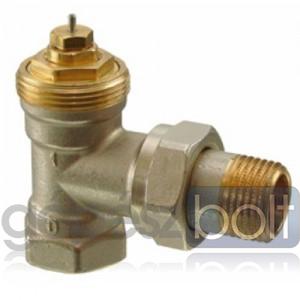

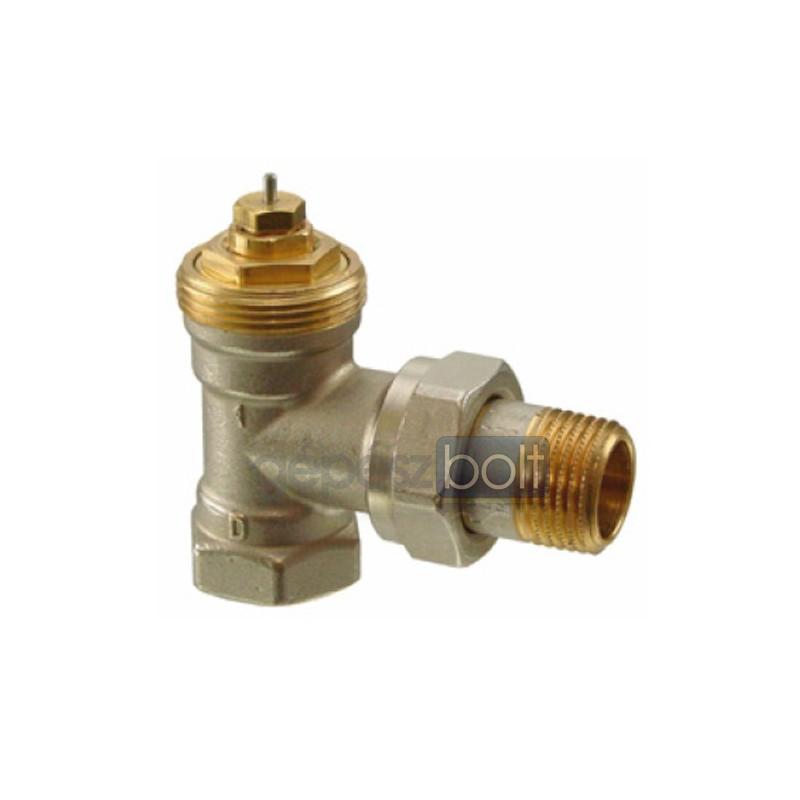

Sarok termosztatikus radiátorszelep
Nikkelezett sárgaréz szeleptest
1/2" DN15
kv=0.1-0.89
Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap
Figyelmeztetés: Utolsó darabok az áruházban!
Availability date:
Raktáron található mennyiség: 15 darab darab
Leírás:
-Előbeállítható kivitel
-az előbeállítás a tartozék védőkupakkal lehetséges
-Nikkelezett sárgaréz szeleptest
-Felszerelhető RTN.. Termofejjel M30 x 1,5) illetve SSA..-motoros vagy STA.. termoelektromos szelepmozgatóval DIN szerint, AEN visszatérőkhöz!
Alkalmazási terület:
Melegvizes fűtési rendszerekben, helyiséghőmérséklet illetve zóna szabályozására, korlátozására. Alapvetően mindenfajta szobában és helyiségben használható, termosztatikus mozgatóval felszerelve különösen ott, ahol egyéb hőforrások illetve különböző hőmérsékleti szintek előfordulhatnak.
Alkalmazási terület:
Melegvizes fűtési rendszerekben, helyiséghőmérséklet illetve zóna szabályozására, korlátozására. Alapvetően mindenfajta szobában és helyiségben használható, termosztatikus mozgatóval felszerelve különösen ott, ahol egyéb hőforrások illetve különböző hőmérsékleti szintek előfordulhatnak.
Típus számok egyenes |
Típus számok sarok |
DN |

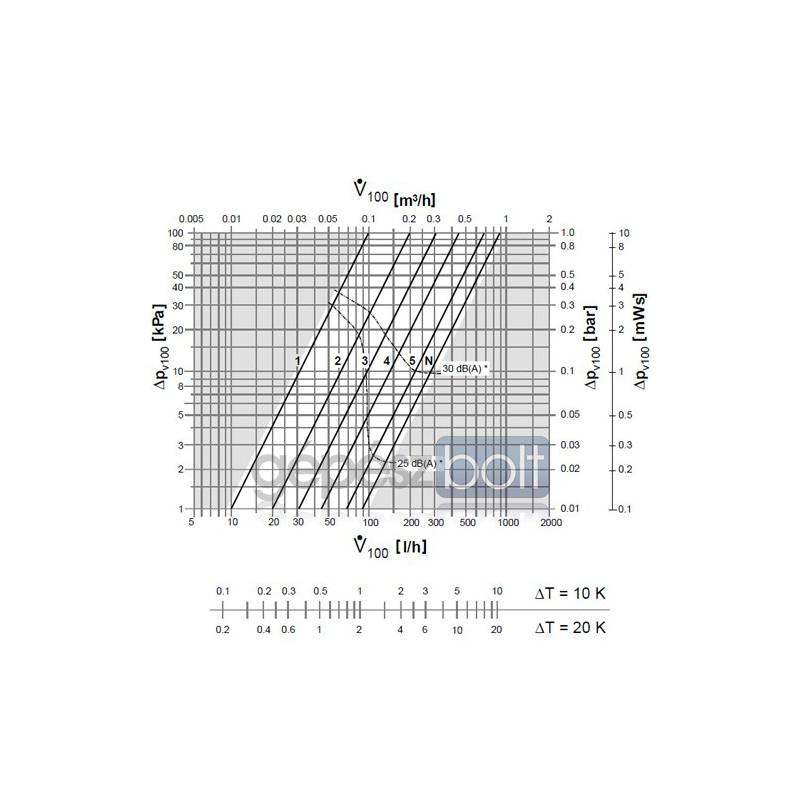

kv-érték m3/h) beállítási tartomány VDN |
kv-érték m3/h) beállítási tartomány VEN |
VDN110 |
VEN110 |
10 |
0.09…0.63 |
0.43 |
VDN115 |
VEN115 |
15 |
0.10…0.89 |
0.52 |
VDN120 |
VEN120 |
20 |
0.31…1.41 |
0.71 |
|
|

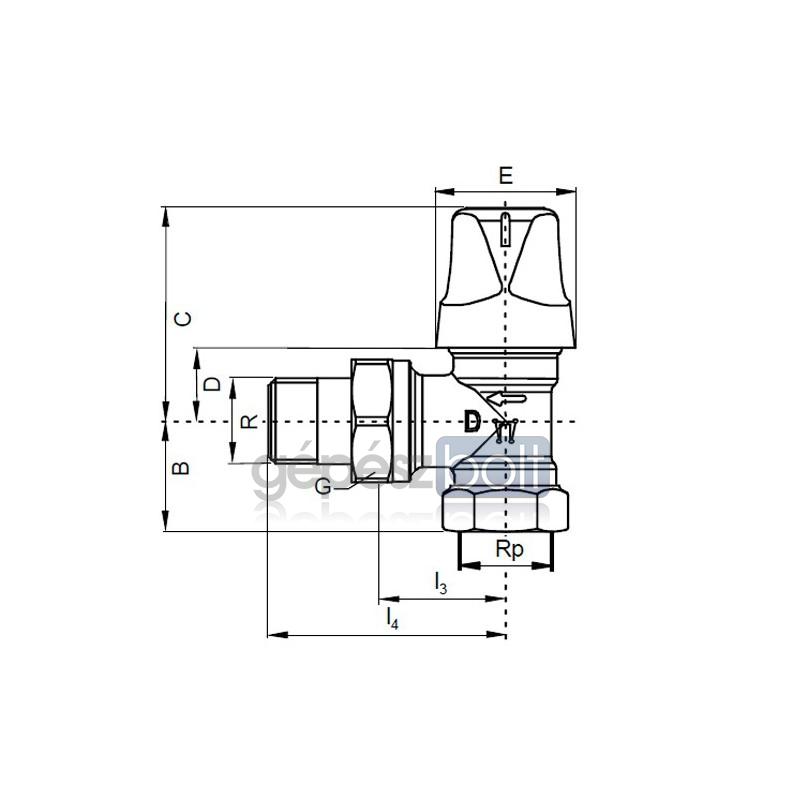

Mérték[mm] |
Menet[inch] |
Súly |
|||||||||
Típus |
DN |
l1 |
l2 |
l3 |
l4 |
B |
C |
D |
E |
Rp |
R |
G |
[kg] |
VDN110 |
10 |
59 |
85 |
|
|
|
53 |
18 |
35 |
3/8 |
3/8B |
5/8 |
0.240 |
VDN115 |
15 |
66 |
95 |
|
|
|
53 |
18 |
35 |
1/2 |
1/2B |
3/4 |
0.285 |
VDN120 |
20 |
74 |
107 |
|
|
|
53 |
18 |
35 |
3/4 |
3/4B |
1 |
0.410 |
VEN110 |
10 |
|
|
26 |
52 |
22 |
53 |
18 |
35 |
3/8 |
3/8B |
5/8 |
0.225 |
VEN115 |
15 |
|
|
29 |
58 |
26 |
53 |
18 |
35 |
1/2 |
1/2B |
3/4 |
0.270 |
VEN120 |
20 |
|
|
34 |
66 |
29 |
53 |
18 |
35 |
3/4 |
3/4B |
1 |
0.375 |
Jellemző |
Érték |
PN osztály |
PN 10 |
Szelepszár |
>1.2 mm |
Delta Pmax |
60 kPa |
delta Pv100 |
5...20 kPa |
Csatlakozó menet |
Rp/R 1/2 " |
DN |
15 |
kvs |
0.10…0.89 m3/h |
Kv |
0.10…0.89 m3/h |
Közeg |
Víz/glycol |
Közeg hőmérséklet |
1...120 °C |
Engedélyezett működési nyomás |
1000 kPa |
Szeleptest anyaga |
Nikkelezett sárgaráz Ms58, matt |
