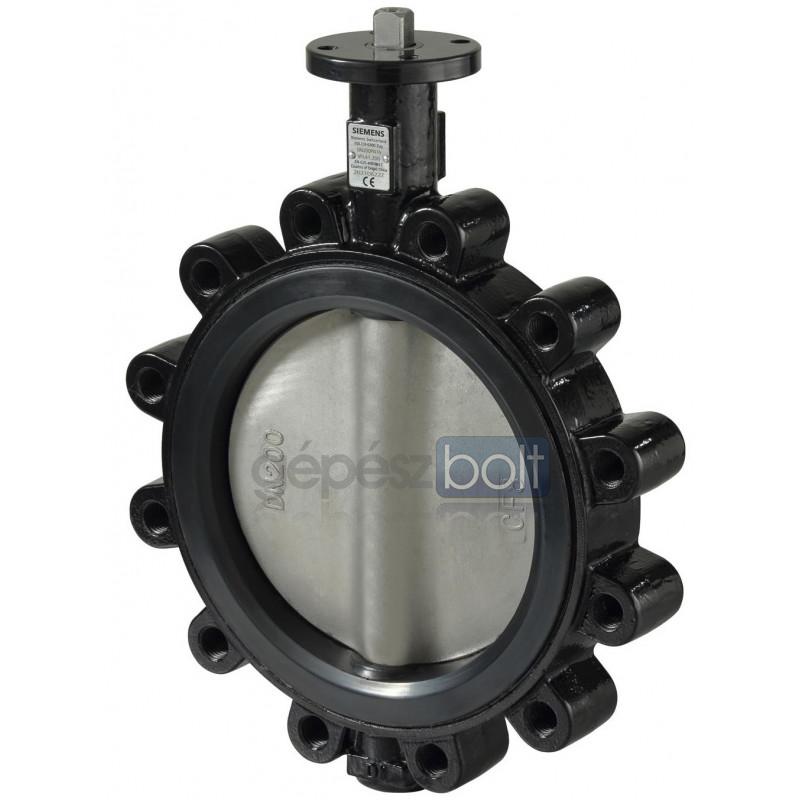

Siemens VFL41.125 "Szemes" pillangószelep fém-EPDM zárással (tömören záró kivitel), DN125

Motoros vagy kézi működtetéssel szabályozásra, vagy elzáró szelepnek fűtési, szellőzési vagy légkondicionálási
rendszerekben
● Nyitott vagy zárt körökben
● 2/3-pont szabályozásra
● Kazánokhoz, hűtési rendszerekhez és hűtőtornyokhoz
● Hőcserélők vagy komplett rendszer részegységek nyitására-zárására

A VFW41.. normál, valamint a VFL41.. „szemes” típusú pillangószelepek legfőbb jellemzői:
● Gömbgrafitos öntvény ház EN-GJS-400-18-LT
● Rozsdamentes acél tengely és szeleptányér
● Közeghőmérséklet -20° … 120°C között
● EPDM-HT tömítés (szelep-ülék)
● DN 40…600
● kvs 40…31000 m3/h
● PN 6, PN 10, PN 16 nyomásfokozatú, ISO 7005-szerinti karimák közé építéshez
● Légtömör zárás EN 12266-1-szerint, A szivárgási ráta
● Elfordulás szöge 90⁰
● Karbantartás-mentes működés és hosszú szerviz periódus
● Opcionális ASK41NF.. típusú kézi állítókar (DN 400-ig)
● Felszerelhető a megszokott SAL.. vagy SQL36E.. elektromotoros forgatómotorokkal (direkt szerelés)

A VFW41..U típusú pillangószelepek legfőbb jellemzői:
● Gömbgrafitos öntvény ház EN-GJS-400-18-LT
● Rozsdamentes acél tengely és szeleptányér
● Alávágott tárcsa minimális megengedett szivárgással a nyomatékigény csökkentése érdekében, így a költséghatékony, 10 Nm-es SAL…03T10/F05 forgatómotorok használatának lehetősége F05 csatlakozással D40-től DN200-ig terjedő vezeték átmérőhöz
● Közeghőmérséklet -20° … 120°C között
● EPDM-HT tömítés (szelep-ülék)
● DN 40…200
● kvs 40…4000 m3/h
● PN 6, PN 10, PN 16 nyomásfokozatú, ISO 7005-szerinti karimák közé építéshez
● Elfordulás szöge 90⁰
● Karbantartás-mentes működés és hosszú szerviz periódus

A SAL31/61/81.03T10/F05 forgatómotorok legfőbb jellemzői:
● Kiváló minőségű, svájci gyártmányú CEVA SAL… forgatómotorok
● 10Nm névleges forgatónyomaték és 30s futásidő
● AC 230V vagy AC/DC 24 V működtető feszültség
● 3-pont, 0…10V vagy 4...20 mA vezérlőjel
● F05 csatlakozással minden VFW41..U pillangószelepre közvetlenül rászerelhető – nincs szükség kiegészítőre
● Kézi állítási lehetőség, pozíció kijelzés és állapot jelzés LED-del
● Opcionális kiegészítő funkciók (pozíciókapcsolók, potenciométer)
