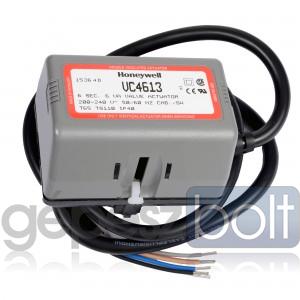

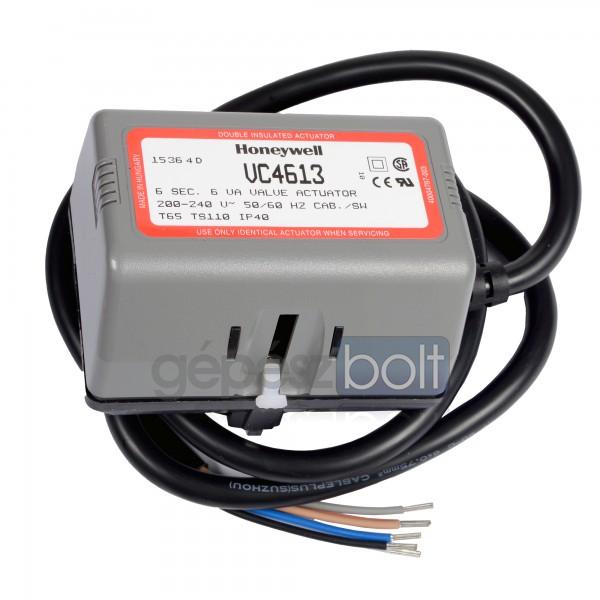

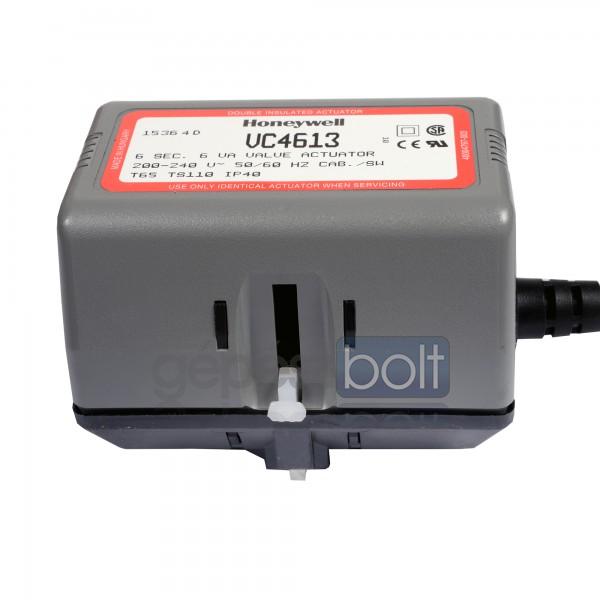

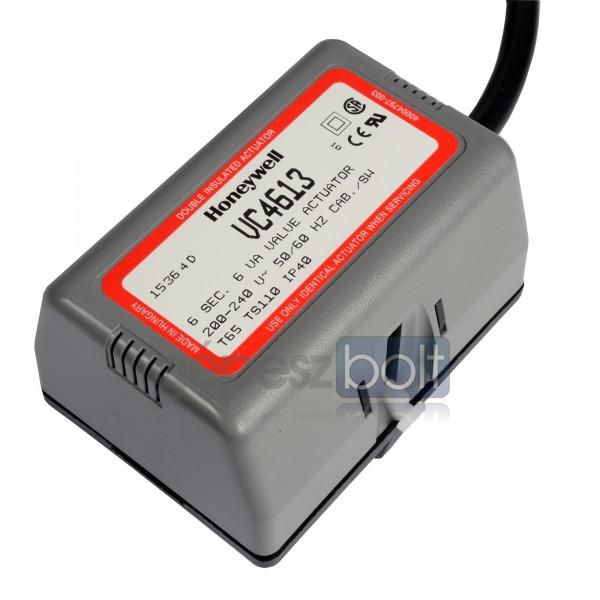

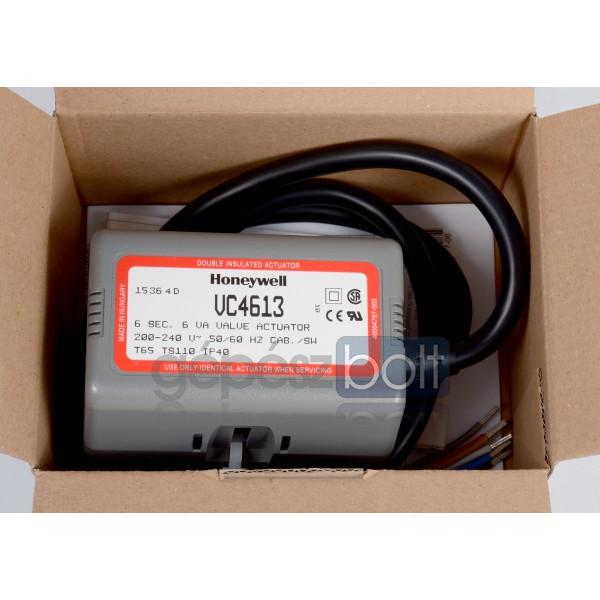

Honeywell VC4613 Szelepmozgató motor 230V SPST szabályzóhoz, segédkapcsoló

Alkalmazás

A VC sorozatú zónaszelepek nyomáskiegyenlített kialakításúak, egyaránt alkalmasak fűtési és hűtési zónák szabályzására. A szelepek gyors működésűek, változatos műszaki jellemzőkkel rendelkező meghajtókkal szerelhetőek fel. A készülék alkalmazása fűtési és hűtési rendszerekben javasolt egyutú, vagy kétutú zónaszelepként.

Jellemzők

• 2- vagy 3 járatú szeleptestek
• külső-, illetve belső menetes változatok
• 24V, 230V-os működtetők
• SPST, vagy SPDT szabályzóval vezérelhető kivitelek
• Végálláskapcsolóval szerelt kivitelek
• Egyes típusok Molex csatlakozású elektromos bekötéssel
• Alacsony teljesítményfelvétel
• Kettős szigetelésű motor
• Megengedett nyomásesés max. 4 bar
• A működő elemek gyorsan és egyszerűen cserélhetők
• A motor a szelepre egyszerűen felszerelhető
• A működtetők csak mozgás közben vesznek fel áramot

Műszaki adatok

Közeg: Víz
Üzemi nyomás: max. 20.0 bar
Üzemi hőmérséklet: 1…95 °C
Nyomásesés: max. 4.0 bar
Környezeti hőmérséklet: 0…65°C
Működtető feszültség: 24V 50/60Hz 230V 50/60Hz
Futásidő: Kb. 7sec (50Hz mellett)
Teljesítmény felvétel: 6W (csak futás közben)
Csatlakozó méretek 1/2" - 1"
Végálláskapcsoló terhelhetősége 1 A induktív

Anyagok

• Bronz szelep ház
• Ryton és Norylszeleptest
• EPDM O-gyűrűk
• Rozsdamentes acél rugó
• Ryton és Noryl motorburkolat
