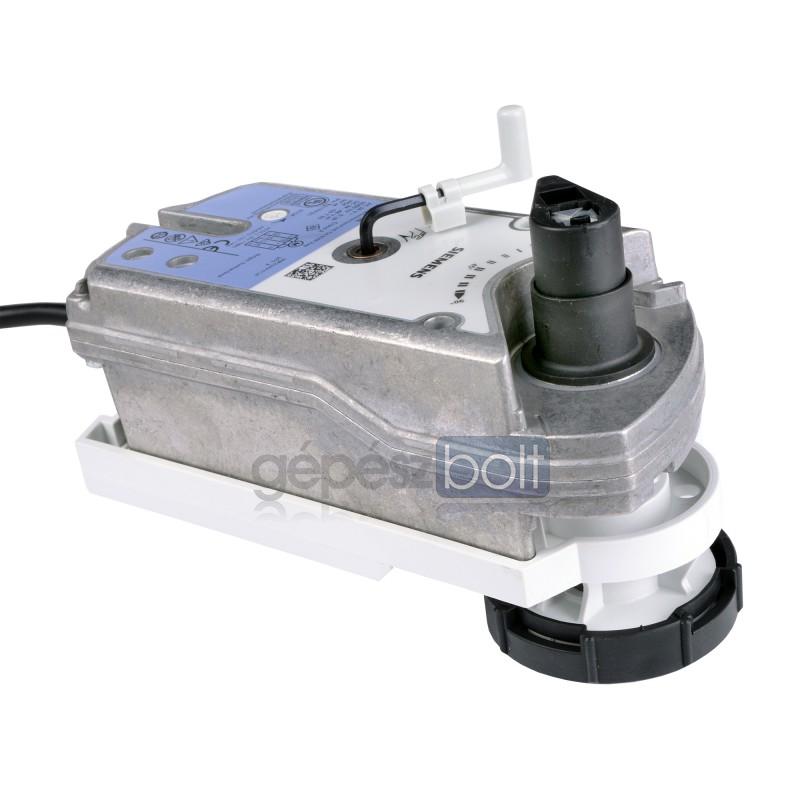

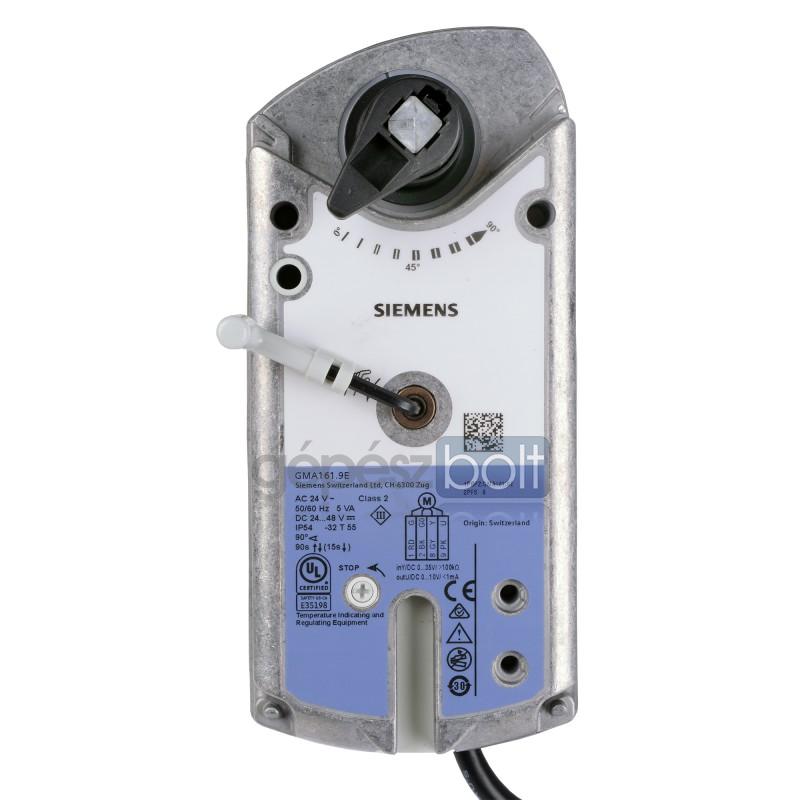

Siemens GMA161.9E Forgatómotor golyóscsapokhoz modulációs szabályzáshoz Nagyítás

Siemens GMA161.9E Forgatómotor golyóscsapokhoz modulációs szabályozáshoz AC 24 V, DC 24 V

GMA161.9E

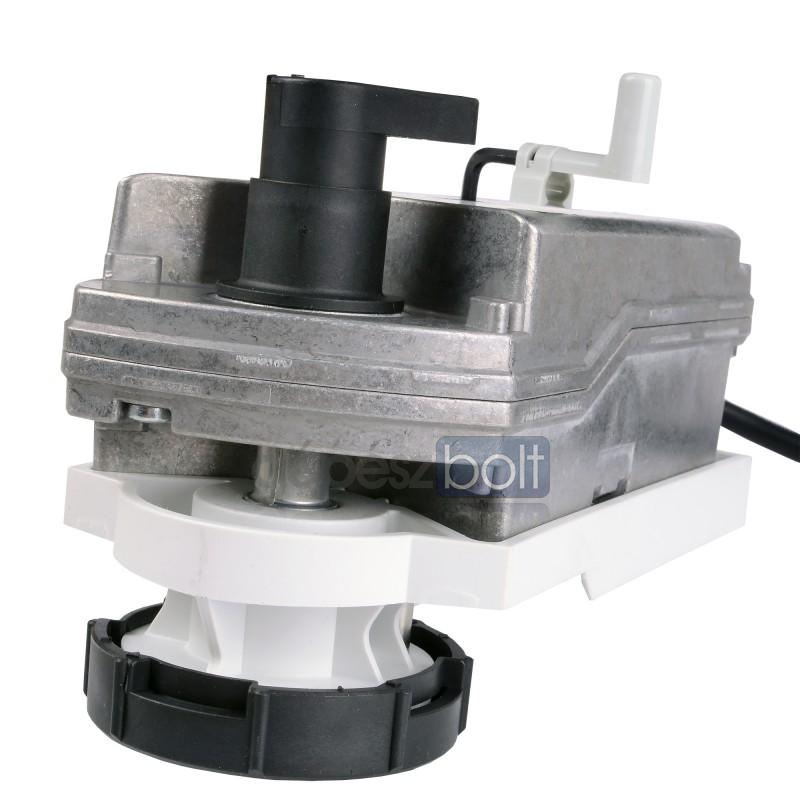

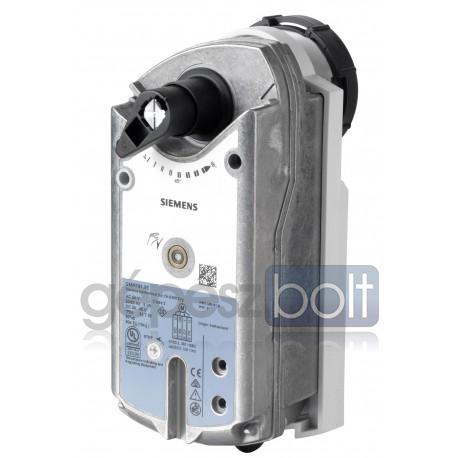

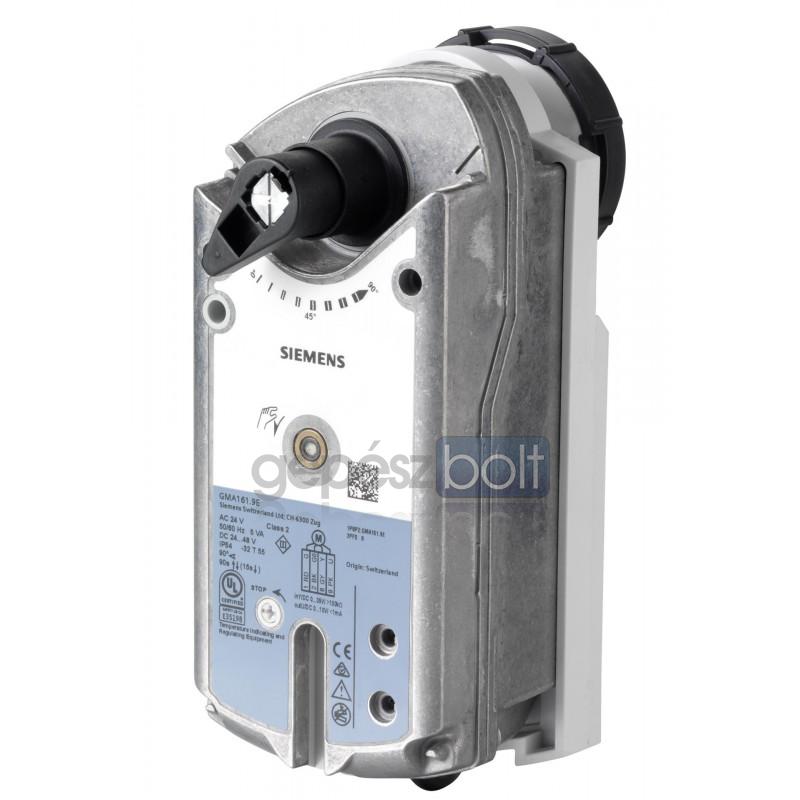

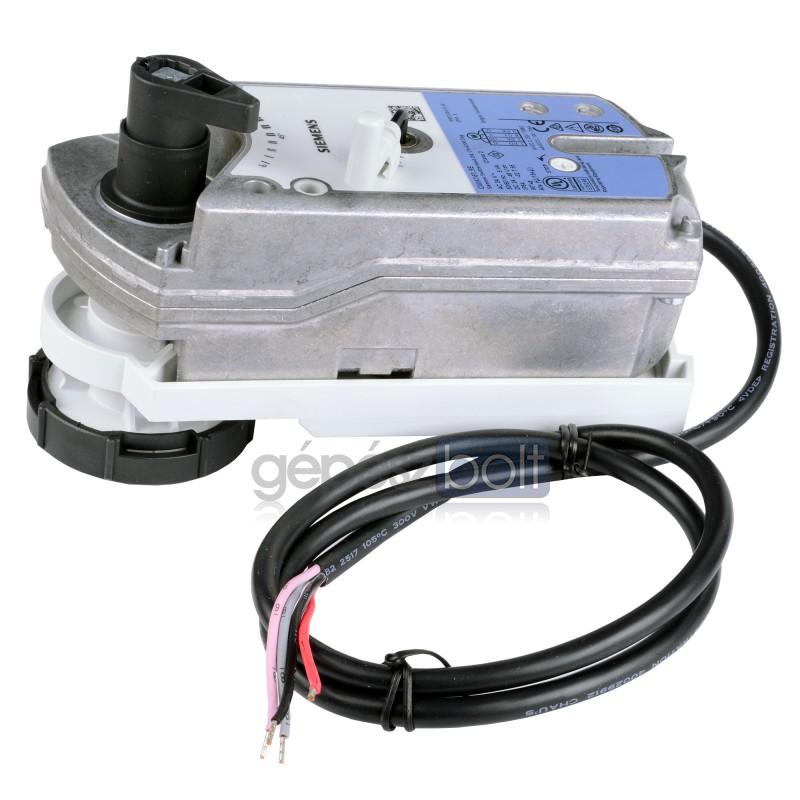

Elektromotoros forgatómotorok modulációs szabályozáshoz, rugós visszatérítéssel, előreszerelt 0.9 m hosszú bekötő kábellel.

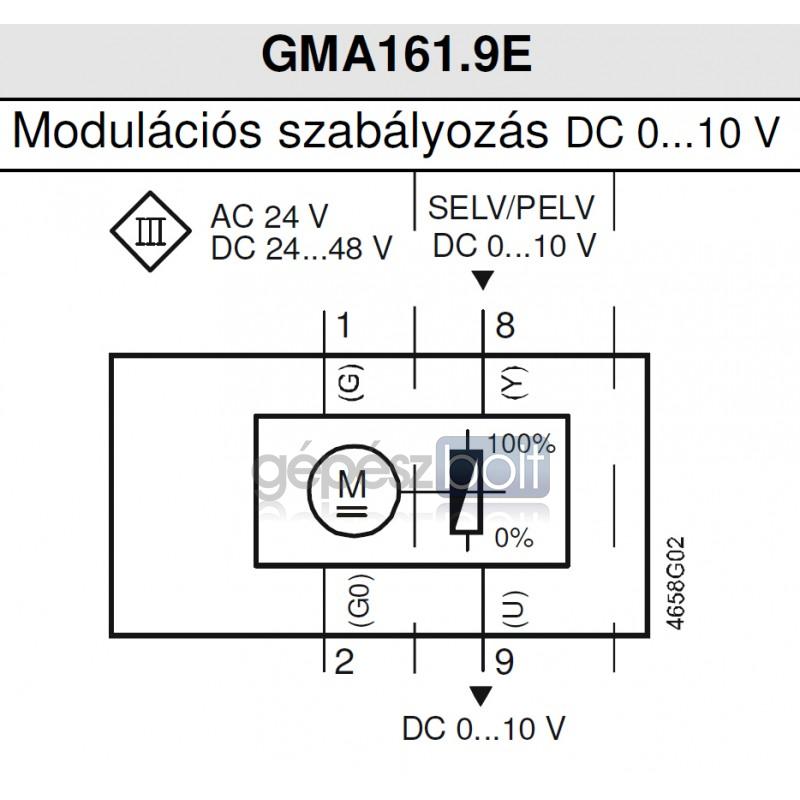

  • Tápfeszültség: AC 24 V / DC 24…48 V
  • Vezérlőjel: Y = DC 0...10 V
  • Pozíció kijezés: U = DC 0...10 V
  • Forgatónyomaték: 7,00 Nm
  • Szögelfordulás: 90°
  • Energia felhasználás: 5 VA, 3.5 W
  • Futásidő: Nyitás motorral: 90 s, Zárás rugóval: 15 s
  • Rugóvisszatérítési funkció: Igen
  • Védettség: IP54
  • Környezeti hőmérséklet, működés: -32...55 °C

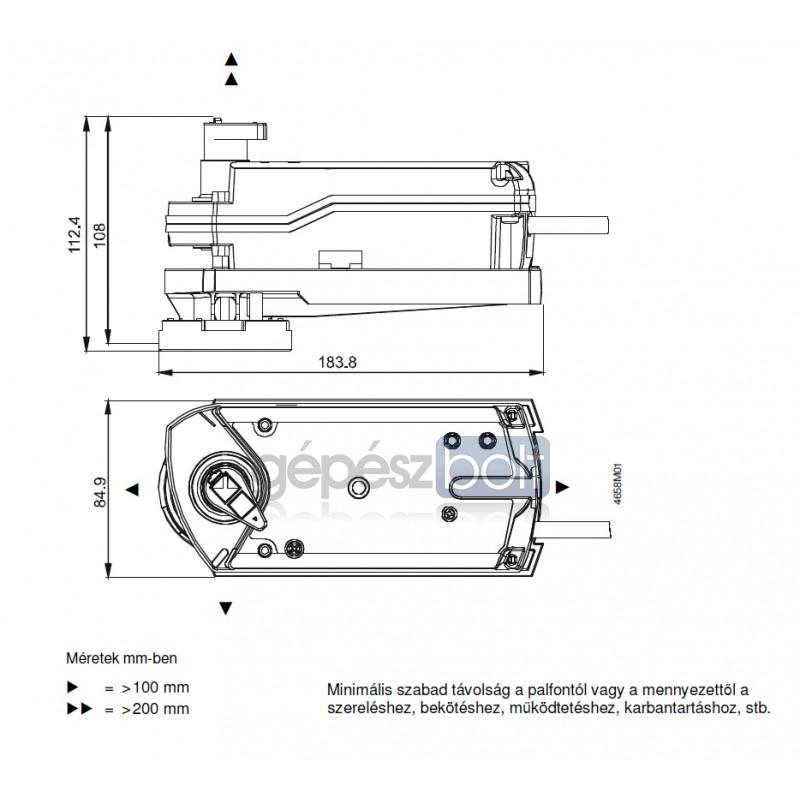

  • Méretek (SZ x Ma x Mé): 93 x 112 x 184 mm

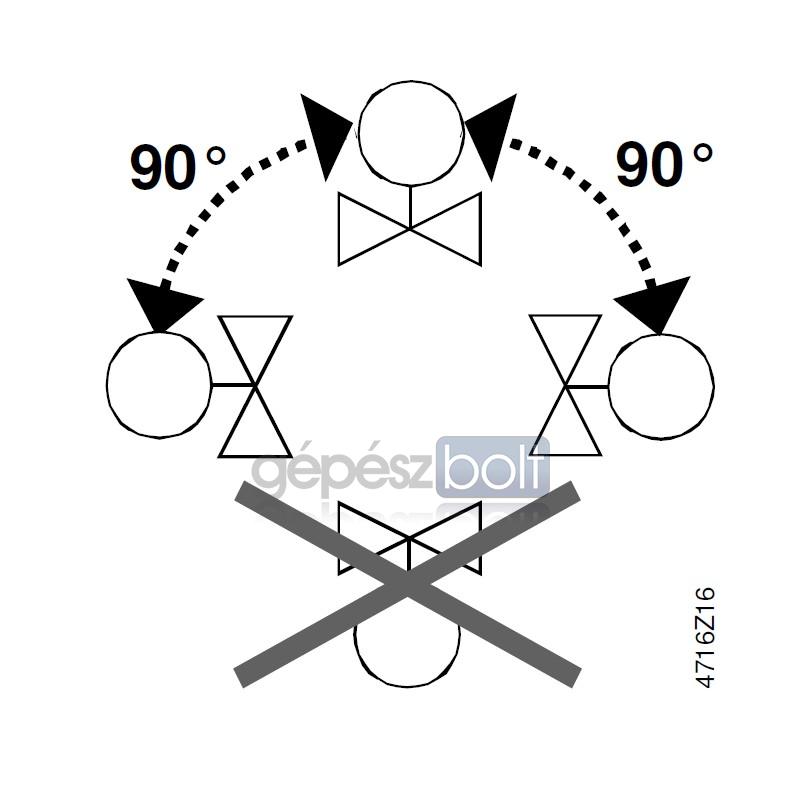

  • Szerelési hely: Vízszintestől felfelé
  • VAI61.. és VBI61.. golyóscsapokhoz

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

84 045 Ft

Tulajdonságok

Vezérlőjel 0-10 V
Működtető feszültség AC 24 V / DC 24 V
Rugós visszatérítés Van
Futásidő 30+ sec

Leírás

Szabályozás típusa: Modulációs szabályozás
Elfordulás iránya: NC (alaphelyzetben zárt) golyóscsap. 0…10 V “óram.jár. ellentétesen” Áramlás = 0% ha Y = 0 V
Áramlás = 100% ha Y = 10 V. NO (alaphelyzetben nyitott) golyóscsap.
Rugós visszatérítés: Áramszünet esetén, vagy ha a működtető feszültséget kikapcsolják, a rugó fordítja vissza a golyóscsapot a mechanikai 0 (kiindulási) pozíciójába.
Pozíció kijelzés mechanikus: Az elfordulási szög kijelzése egy pozíció kijelzővel történik.
Pozíció kijelzés elektronikus: Kimenő feszültség U = DC 0...10 V generálódik az elfordulási szöggel arányosan.
Kézi állítás:

  • Ha nincs tápfeszültség, a forgatómotor bármilyen elfordulási szögbe elfordítható (egy hatlapfejű kulccsal) és egy csavarhúzóval - vagy az állító szerszámmal - rögzíthető.
  • A forgatómotor visszatér a kiindulási “nulla” pozíciójába egy mechanikus nyitás után (a hatlapfejű csavart kell "90°" – nyitás" irányba fordítani) vagy ha rövid időre rákapcsoljuk a tápfeszültséget.

További információk: Siemens GMA161.9E Adatlap
