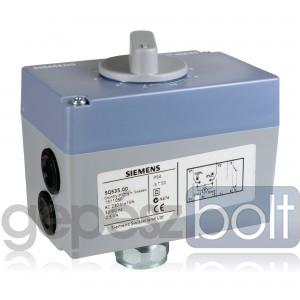

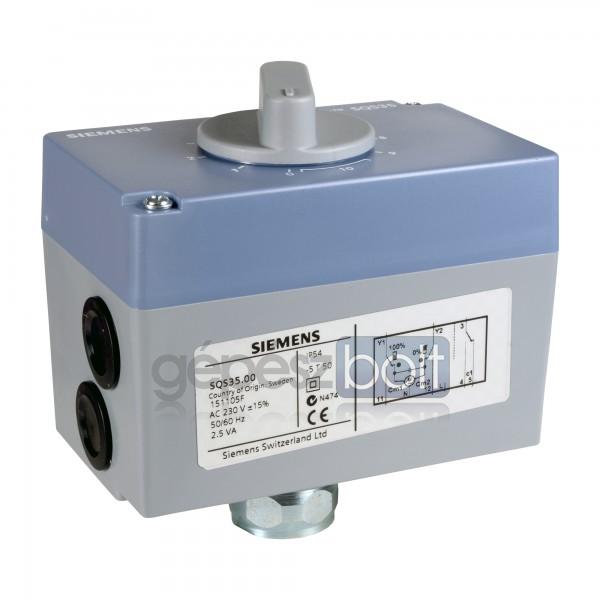

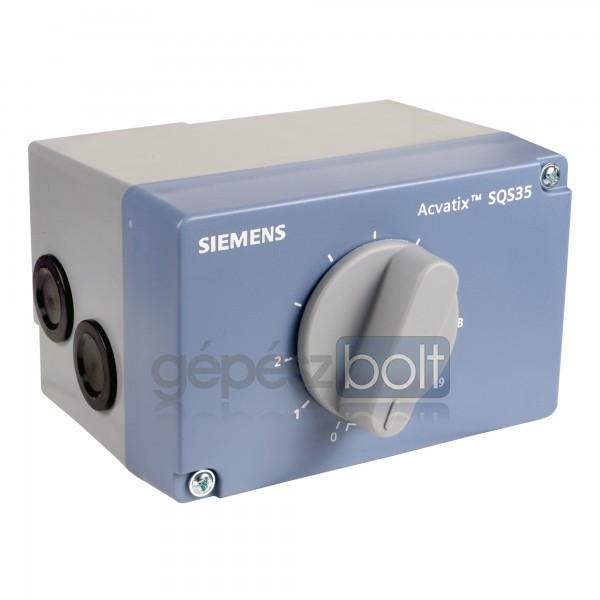

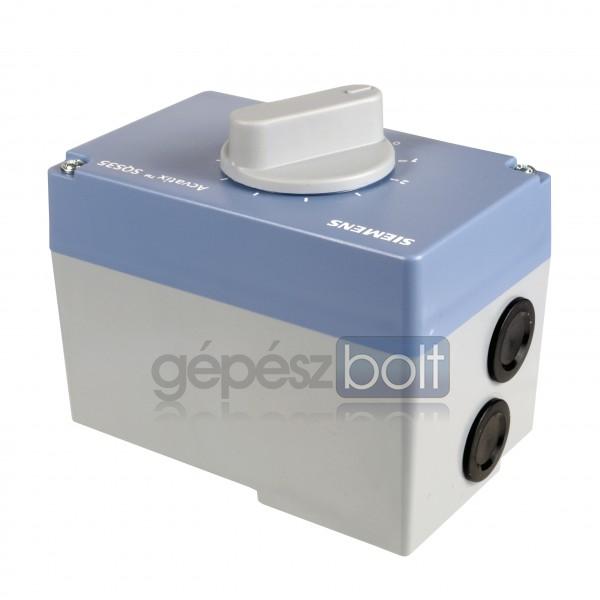

Siemens SQS35.53 Elektromotoros szelepmozgató Nagyítás

Siemens SQS35.53 Elektromotoros szelepmozgató

SQS35.53

  • Tápfeszültség AC 230 V
  • Vezérlőjel: 3-pont
  • Működtető erő: 400 N
  • Löket: 5,5 mm

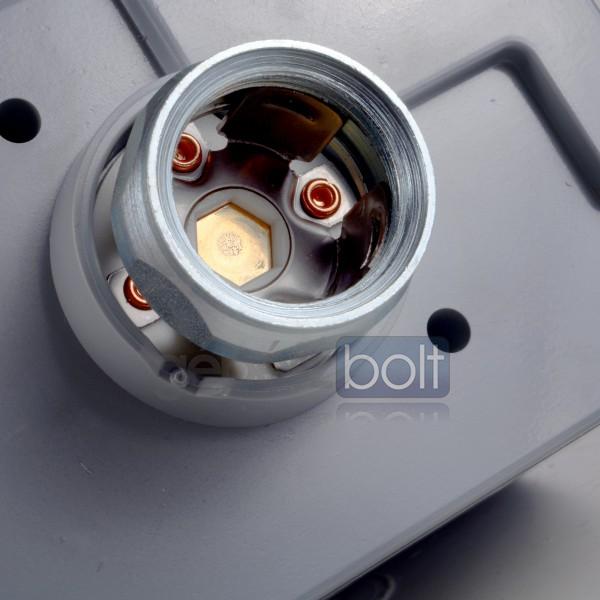

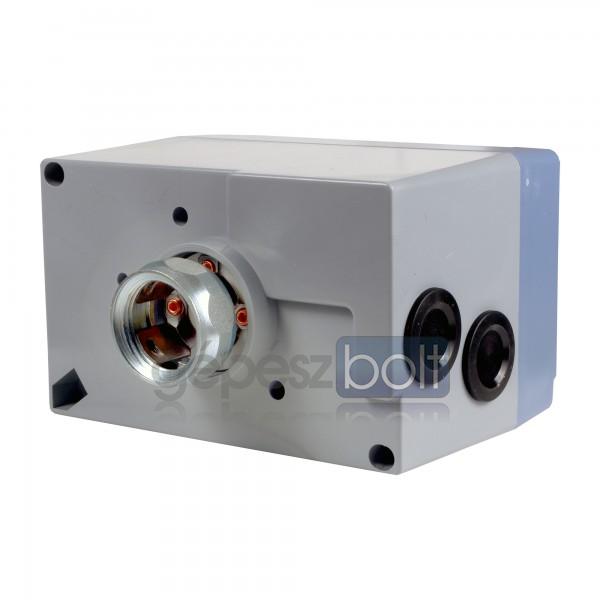

  • Közvetlenül a szelepre szerelhető, beállítási munkák nélkül
  • Opcionális funkcióbővítés segédérintkezővel az SQS35.00, SQS35.03, SQS85.00, SQS85.03 esetén
  • Választhatóan DIN 32 730 szerinti vészleállítási funkcióval vagy a nélkül
  • Helyzetjelzéssel, kézi állítással a vészleállási funkció nélküli állítóművek esetén
  • Helyzetjelzéssel, kézi állítás nélkül a vészleállási funkcióval rendelkező állítómvek esetén

A termék forgalmazása megszűnt, helyettesítő terméke az SAS31.53.

Bővebb leírás

A termékre előrendelés vehető fel. Vegye fel a kapcsolatot ügyfélszolgálatunkkal vagy hívja a +36 72 / 450 - 540 -es számot!

Hozzáadás a kívánságlistához

Tulajdonságok

Vezérlőjel 3 pont
Működtető feszültség AC 230V
Rugós visszatérítés Van
Futásidő 30+ sec

Leírás

Alkalmazás:
A VVG44..., VVG55..., VVP45..., VMP43..., VMP44..., VMP45..., VXG44..., VXP45...VVI52... típussorozatba tartozó, 5,5 mm-es lökettel rendelkező áteresztő és háromjáratú szelepek működtetésére alkalmasak.
Alkalmazási terület IEC 721-3-3 szerinti 3K5 klímaosztály
Környezeti hőmérséklet: -5 ... +50 °C
Közeghőmérséklet a hozzá kapcsolt szelepben: +2 ...+130 °C
Az ASK30 szerelkészlet alkalmazásával valamennyi ex- Landis & Gyr 4mm, vagy 5,5 mm lökettel rendelkező szelep működtethető: X3i..., VVG45..., VXG45..., VXG46..., VVI51...

Funkciók:

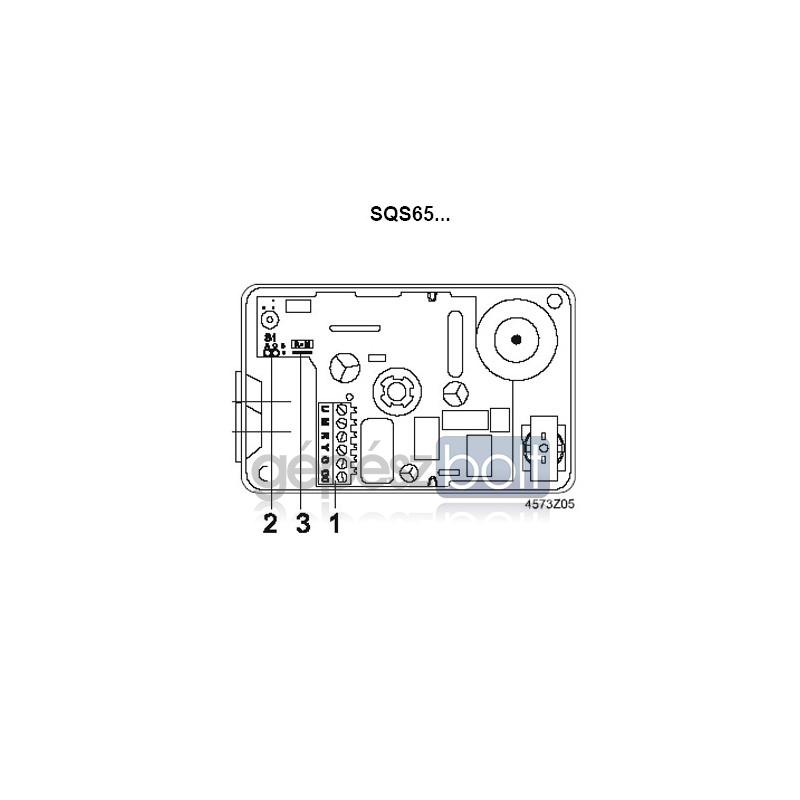

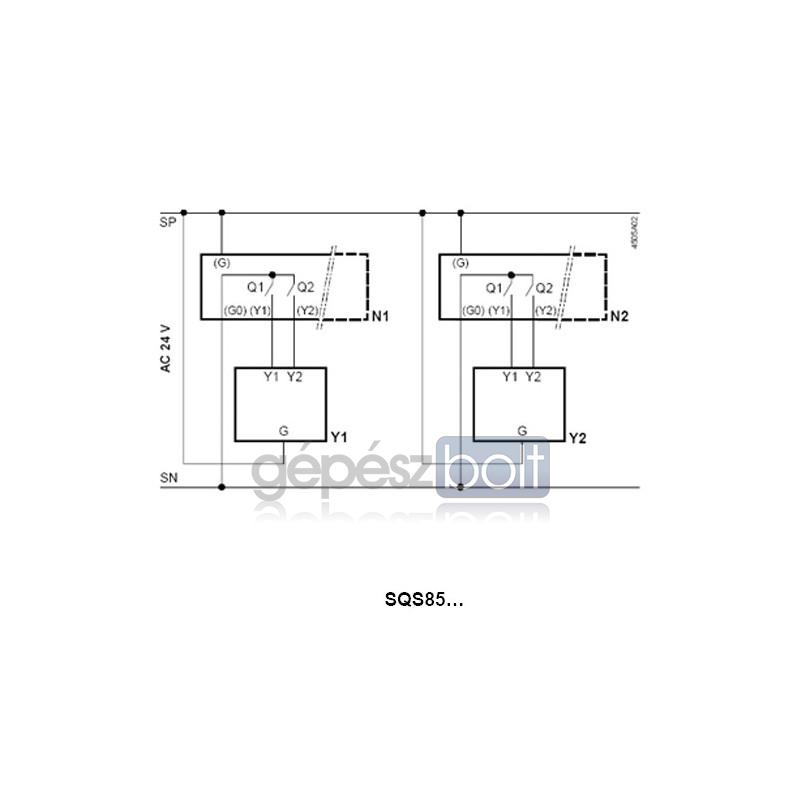

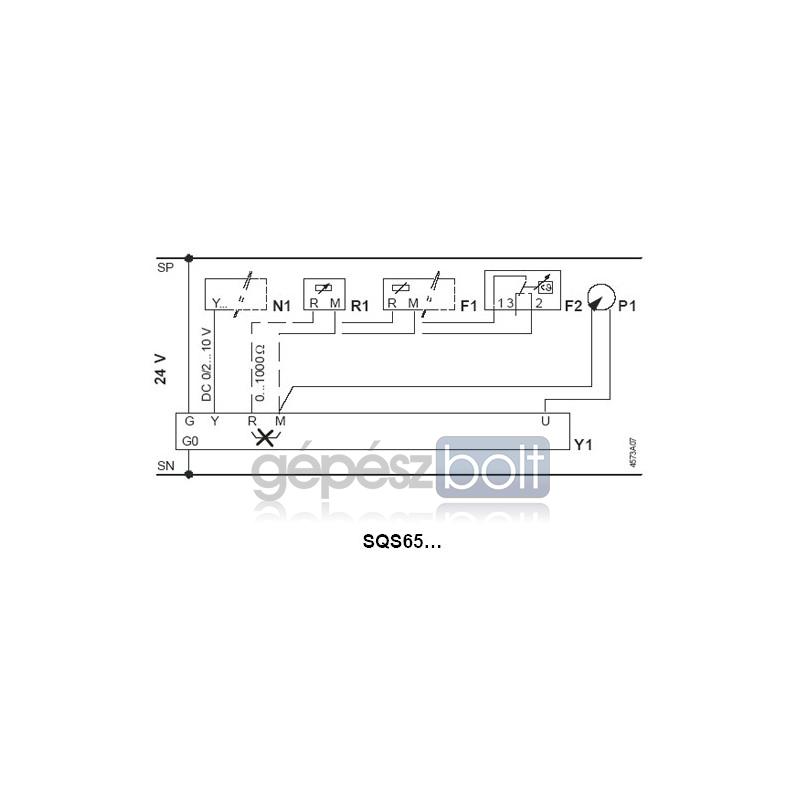

Az irányváltó szinkronmotort 3-pont vezérlőjellel (SQS35... vagy SQS85...), vagy arányos, DC 0…10 V vezérlőjellel (SQS65, SQS65.5), vagy DC 2...10 V vezérlőjellel lehet működtetni. Ez hozza létre egy blokkolásbiztos hajtóművön keresztül a kívánt elmozdulást.

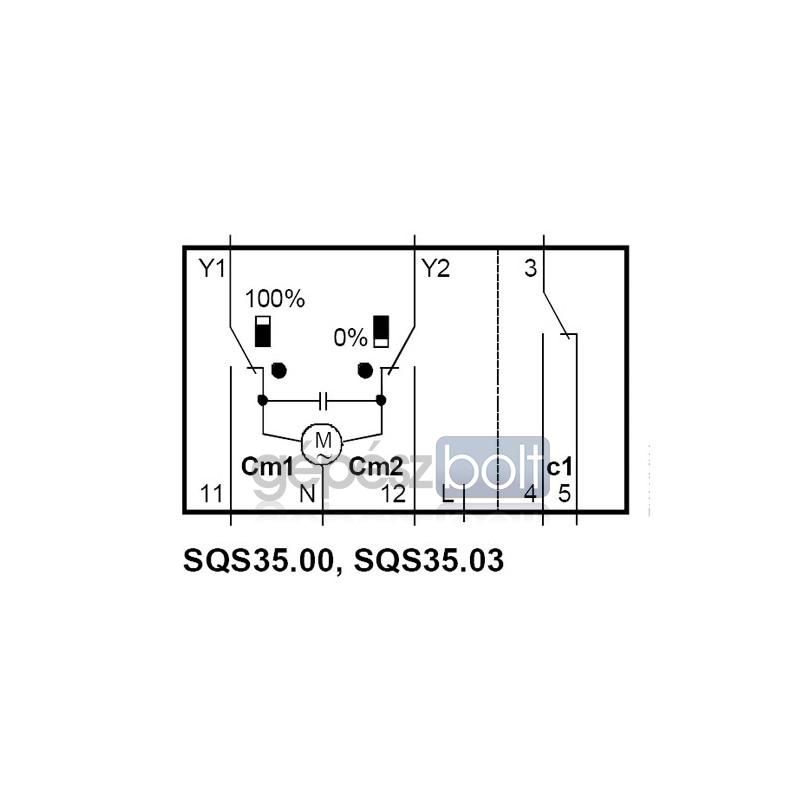

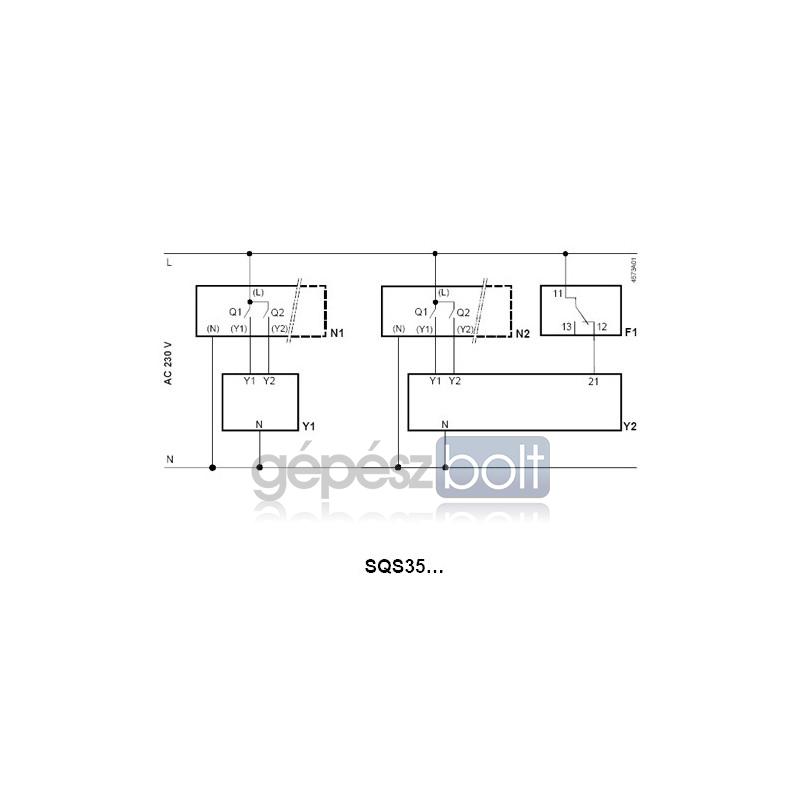

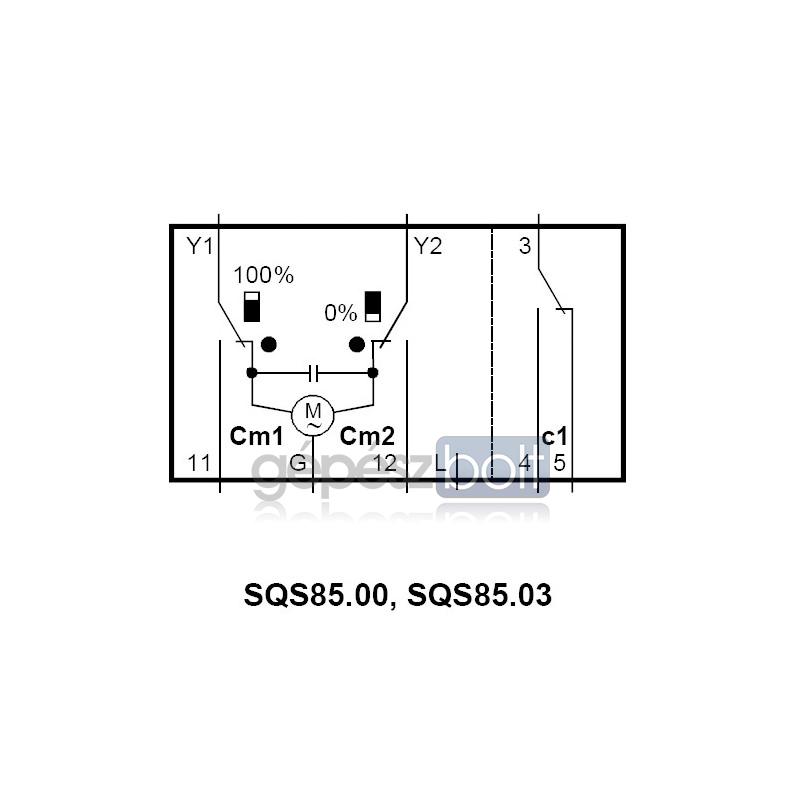

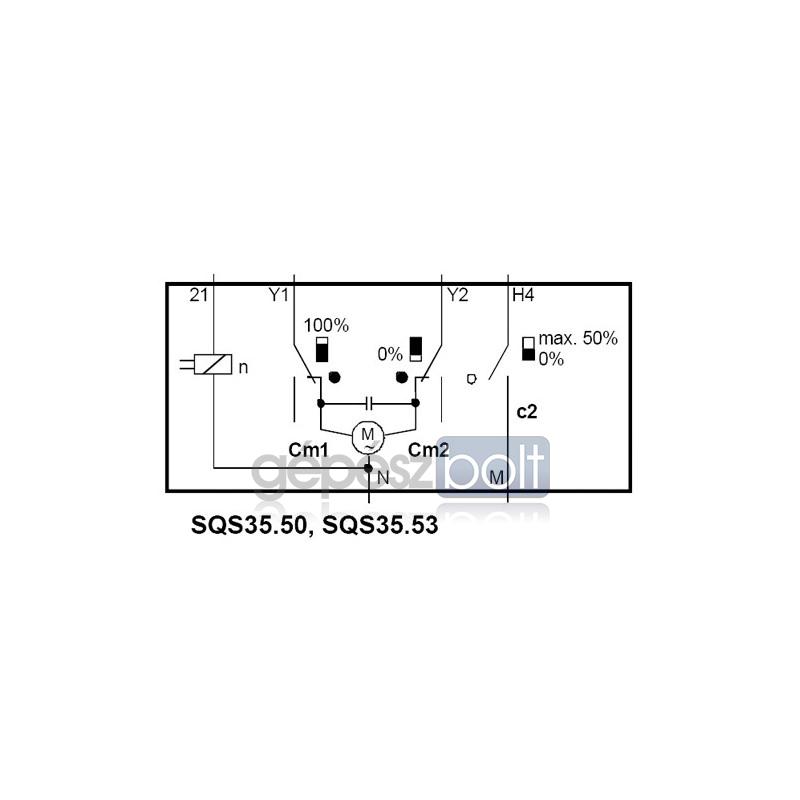

A 3-pont funkció esetén a vezérlés az Y1 vagy Y2 kapcson keresztül történik:

  • Y1-re adott vezérőljel: a szelepszár befelé mozog, a szelep áteresztő irányban nyit.
  • Y2-re adott vezérlőjel a szelepszár befelé mozog, a szelep áteresztő irányban zár.
  • Nincs feszültség az Y1 vagy Y2 kapcson: a szelepszár az adott pozícióban marad.



Jellemző

Érték

Állítóerő

400 N

Szelepszár

5.5 mm

Futásidő

35 s

Védettség

IP54

Környezeti hőmérséklet, működés

-5...50 °C

Közeg hőmérséklet

1…130 °C

Szerelési hely

Vízszintestől felfelé

Működtető feszültség

AC 230 V

Energia felhasználás

5 VA

Vezérlőjel

3-pont

Rugóvisszatérítési funkció

Igen (8 s)
