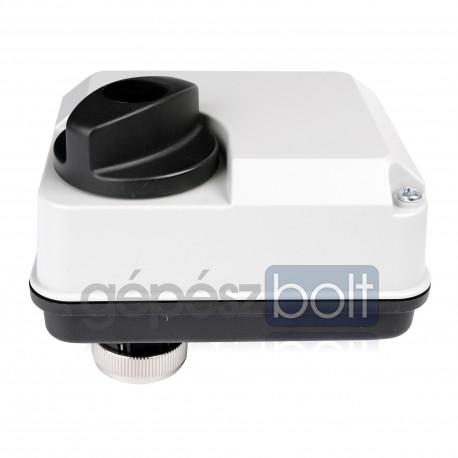

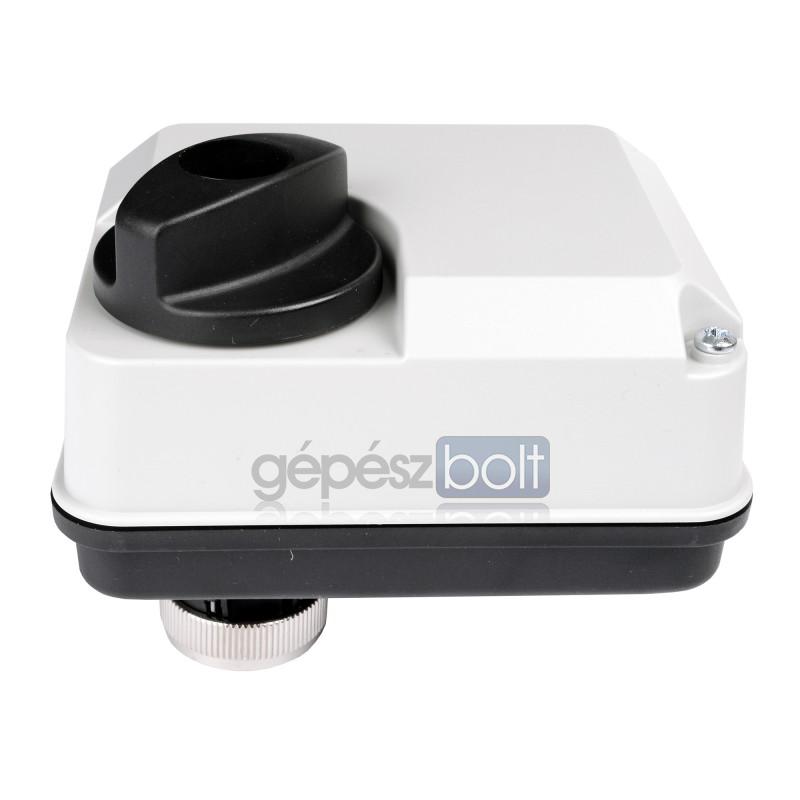

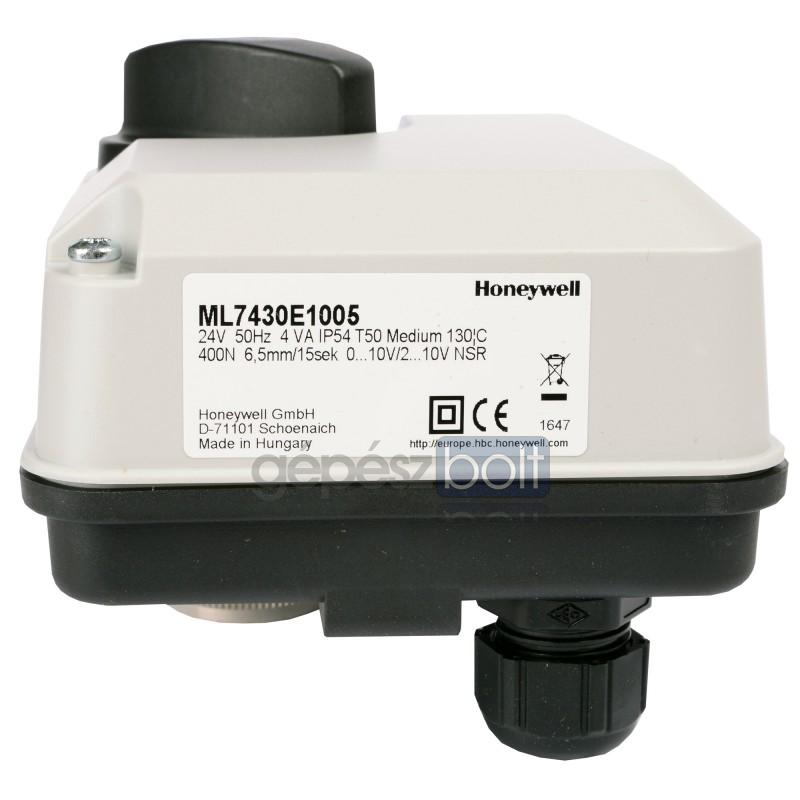

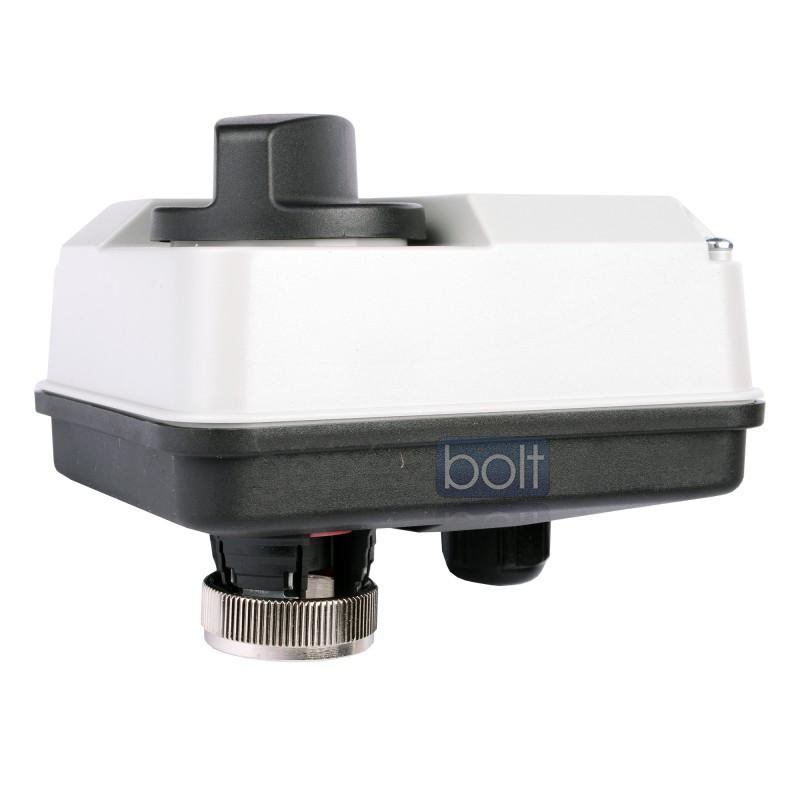

Honeywell ML7430E1005 szelepállító modulált szabályozáshoz

Az ML7430E/ML7435E állítóművek modulált szabályozásoknál, nagy nyomáskülönbség esetén használatosak V5832B/V5833A (DN25...DN40) és V5825B lineáris karakterisztikájú kisszelepekkel együtt.
Ez a szelep-állítómű kombináció használata különösen kompakt vagy hagyományos fűtőművek direkt vagy indirekt fűtési leágazásainál, légkezelő és tetőtéri egységeknél, zónaszabályozásoknál és használati melegvíz előállításánál javasolt.
Az állítómű a pontos pozícionálás érdekében mikroprocesszor vezérelt. A mozgási irány megfordítható.
A V5872/ML7435E szelep-állítómű kombináció biztonsági lezárási funkcióval rendelkezik és megfelel a DIN32730 előírásainak.

Működése:

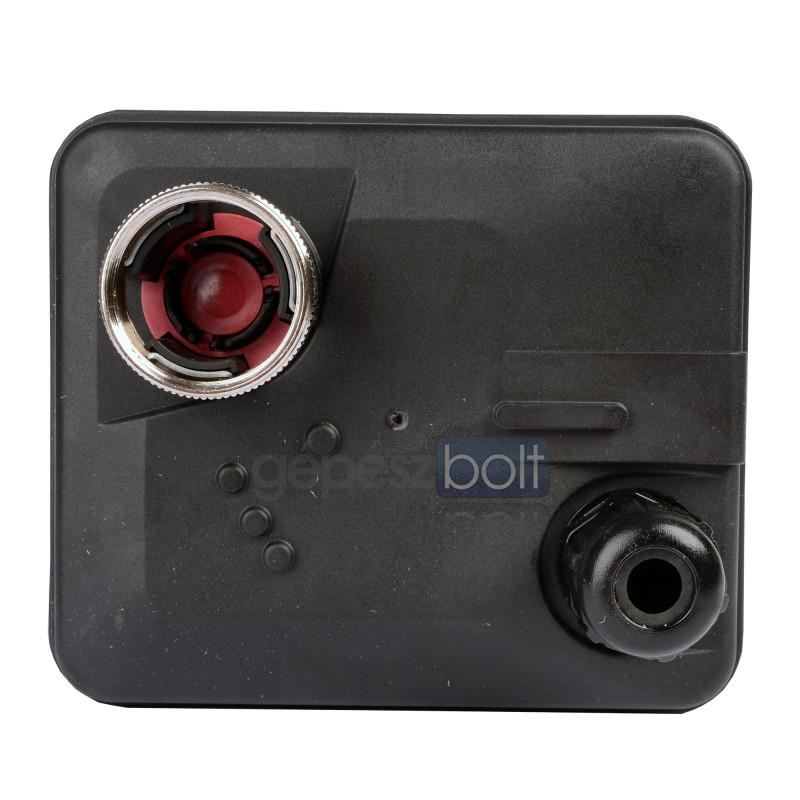

A szinkronmotor forgása fogaskerék áttételen keresztül a szelepszár mozgató egyenes vonalú mozgatását biztosítja. Az állítómű közvetlenül, egy anya segítségével csatlakozik a szelephez.

Beépített mechanika korlátozza a szelepszár mozgató által kifejtett erőt. A szelepszár mozgató által kifejtett, meghatározott erőnél a beépített mikrokapcsolók kikapcsolják az állítóművet.


Az ML7430E kézi működtetése:

Az állítómű kézi működtetési lehetőséggel ellátott. A kézi működtetés csak a tápfeszültség lekapcsolása vagy kikötése esetén lehetséges. Ezen működtetési mód csak a szelep működőképességének ellenőrzésére használható. A szelepszár lefelé mozgatásához forgassa a forgatógombot az óra járásának megfelelően, felfelé mozgatásához pedig az óra járásával ellentétes irányba.

Bővebb információk:  Honeywell ML7430E1005 műszaki adatlap
