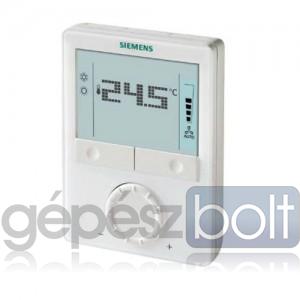

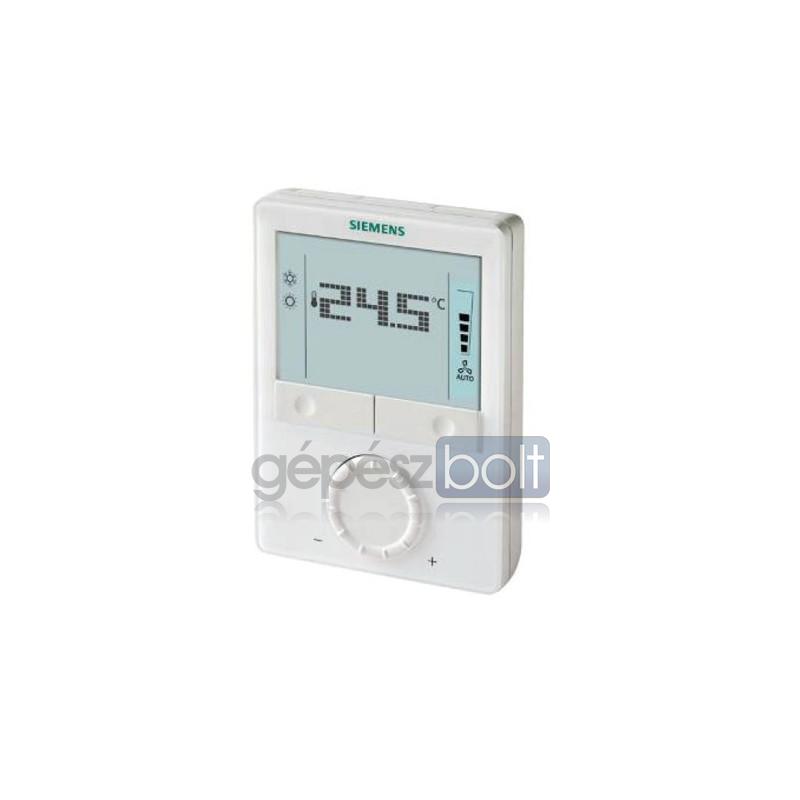

Siemens RDG110 fan-coil helyiség termosztát Nagyítás

Siemens RDG110 fan-coil helyiség termosztát

RDG110

AC 230V tápfeszültség
ON/OFF relé (SPDT) kimenetekkel

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 3 darab

45 460 Ft

Leírás

RDG110 fan-coil helyiség termosztát

AC 230V tápfeszültség
ON/OFF relé (SPDT) kimenetekkel



Helyiségtermosztátok 2- vagy 4- csöves Fan-coil berendezések szabályozásához illetve univerzális alkalmazásokhoz:
fal fűtés/hűtés, padlófűtés, radiátoros fűtés, egyszerűbb légtechnikai feladatokat.
Háttérvilágított LCD kijelző
Paraméterezhető bemenetek.
Alapjel beállítás korlátozható
Kiegészítő érzékelők: QAH11.1 QAA32 QAX2000
Csatlakoztathatóak 1-vagy 3.fokozatú ventilátor vezérlés.
Billentyű kombinációval védett menürendszer.



Cikkszám

Jellemzők



Tápfeszültség

Szabályozó kimennetek száma

Időprogram

LCD
Háttérvilágítás

Infra vevő 1)

EMC FAN 2)

ON/OFF

PWM

3-pont

DC
0-10 V

RGD100

AC 230V

33

23

23





van





RGD100T

AC 230V

33

23

23



van

van

van



RGD110

AC 230V

24









van





RGD140

AC 24 V







2



van





RGD160

AC 24 V







2



van



van



1) Az Infravörös távirányítót külön termékként kell megrendelni
2) ECM ventilátorszabályozó kimenet DC 0…10 V
3) Vagy ON/OFF, PWM vagy 3-pont (Triac kimenetek)
4) Relé kimenetek (SPDT)



Kapcsolási különbség, állítható
Fűtési mód
Hűtési mód


2 K (0.5…6 K)
1 K (0.5…6 K)

Hőmérséklet állítási tartomány:
Komfort mód
Energiatakarékos mód
Védelem


21°C              (5-40°C)
15°C/30 °C    (OFF, 5-40 °C)
8°C/OFF       (OFF, 5-40 °C)

Multifunkcionális bemenet X1/X2/D1
X1 bemenet

X2 bemenet

D1 bemenet

Kiválasztható
Külsőhőmérséklet érzékelő
(P38=1)
Fűt/HŰT átváltó érzékelő
(P40=2)
Működési mód átváltó
(P42=3)

Beépített helyiséghőmérséklet érzékelő
Mérési tartomány:
Pontosság 25 °C-nál:
Hőmérsékletérzékelő
kalibrálási tartománya:




0…49 °C
< ± 0.5 K
± 3.0 K

Beállítási és kijelzési pontosság
Alapjel (beállított érték)
Pillanatnyilag mért hőmérsékleti érték


0.5 °C
0.5 °C

Működés
Légminőség
Hőmérséklet
Páratartalom

IEC 721-3-3 szerint
3K5 osztály
0…+ 50 °C
< 95 % relatív páratartalom

Szállítás
Légminőség
Hőmérséklet
Páratartalom
Mechanikai körülmények

IEC 721-3-2 szerint
2K3 osztály
− 25...+60 °C
< 95 % relatív páratartalom
2M2 osztály

Tárolás
Légminőség
Hőmérséklet
Páratartalom

IEC 721-3-1 szerint
1K3 osztály
− 25...+60 °C
< 95 % relatív páratartalom

Elektromagnetikus kompatibilitás
Emisszió
Immunitás

I
EC/EN 61000-6-3
IEC/EN 61000-6-2

Biztonsági osztály
RDG100… / RDG110, RDG140
RDG160


II EN 60730 szerint
III EN 60730 szerint

Szennyezettségi besorolás

Normál

Burkolat védettsége

IP 30 EN 60529 szerint

Csatlakozó terminálok

Tömör vagy érvéghüvelyezett vezetékek
1 x 0.4…2.5 mm2
vagy 2 x 0.4…1.5 mm2

Burkolat színe

RAL 9003 fehér
