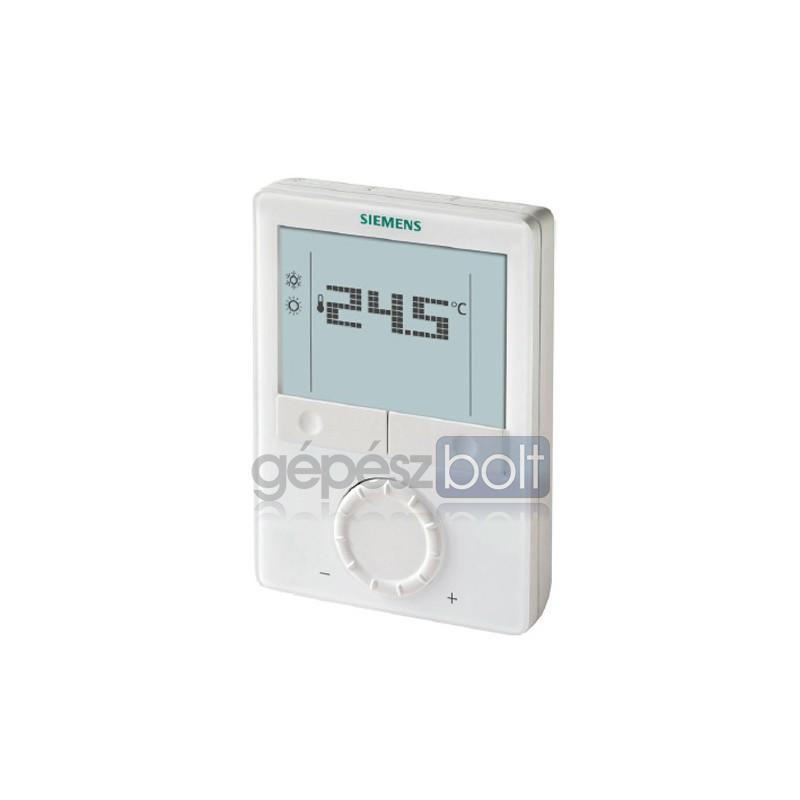

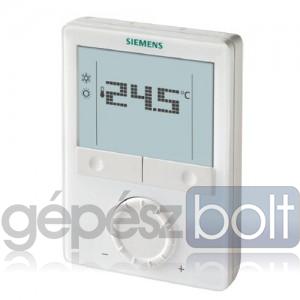

Siemens RDG400KN fan-coil helyiség termosztát Nagyítás

Siemens RDG400KN fan-coil helyiség termosztát

RDG400KN

VAV rendszerekhez
Kimenet: DC 0-10V szelepmozgatókhoz
ON/OFF, PWN 3-pont kimenetek
KNX szabványú kommunikáció

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

95 205 Ft

Leírás

RDG400KNX fan-coil helyiség termosztát

VAV rendszerekhez
Kimenet: DC 0-10V szelepmozgatókhoz
ON/OFF, PWN 3-pont kimenetek
KNX szabványú kommunikáció

Modulációs PI szabályozás:
Szabályozás a helységben a visszatérő levegő hőmérséklete alapján
Kimenet: DC 0-10V szelepmozgatókhoz,ON/OFF, PWN 3-pont
Automatikus vagy kézi hűtés/fűtés átváltás
Üzemmódok: komfort, energiatakarékos és védelem
Három multifunkcionális bemenet kártya részére, külső érzékelő, stb
Állítható szabályozási paraméterek
Minimális és maximális alapérték korlátozása
Minimális és maximális korlátozása a levegő áramlási jelnek DC 0 .. 10 V
AC 24 V üzemi feszültség
Háttérvilágított kijelző

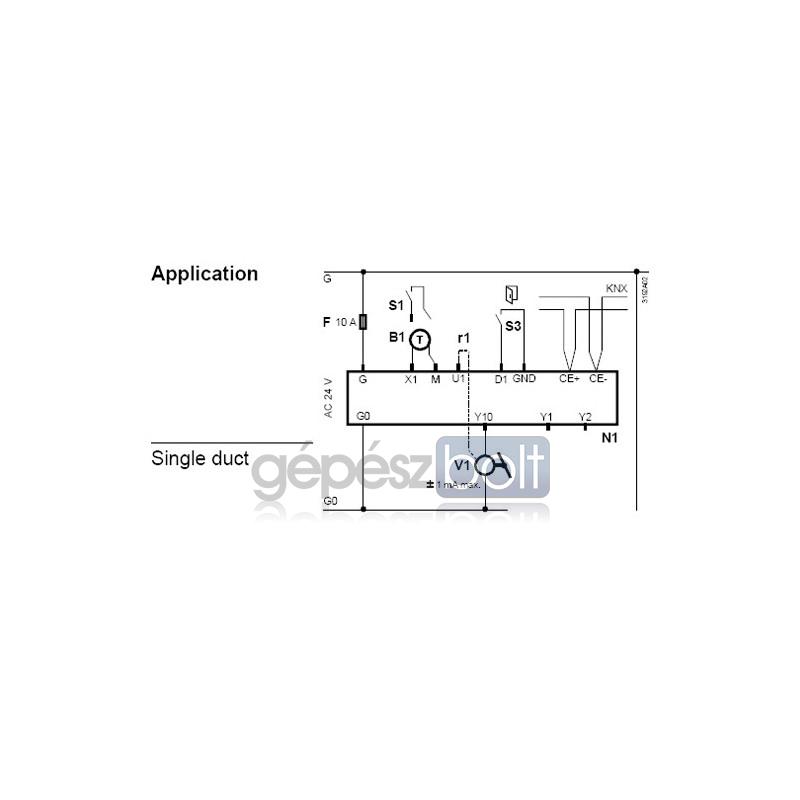

VAV rendszeren keresztül ON / OFF vagy modulációs szabályozás kimenetek:
Egy csatornás-rendszer
Egy csatornás -rendszer elektromos fűtéssel
Egy csatornás -rendszer és radiátor/ padló fűtés
Egy csatornás -rendszer hűtő / hűtő hőcserélővel

Funkciók:.
A hőmérséklet fenntartása beépített hőmérséklet szenzor vagy külső szoba/ levegő érzékelő segítségével.
Automatikus vagy kézi váltás a fűtési és hűtési módok között.
Alkalmazások kiválasztása DIP kapcsolók segítségével.

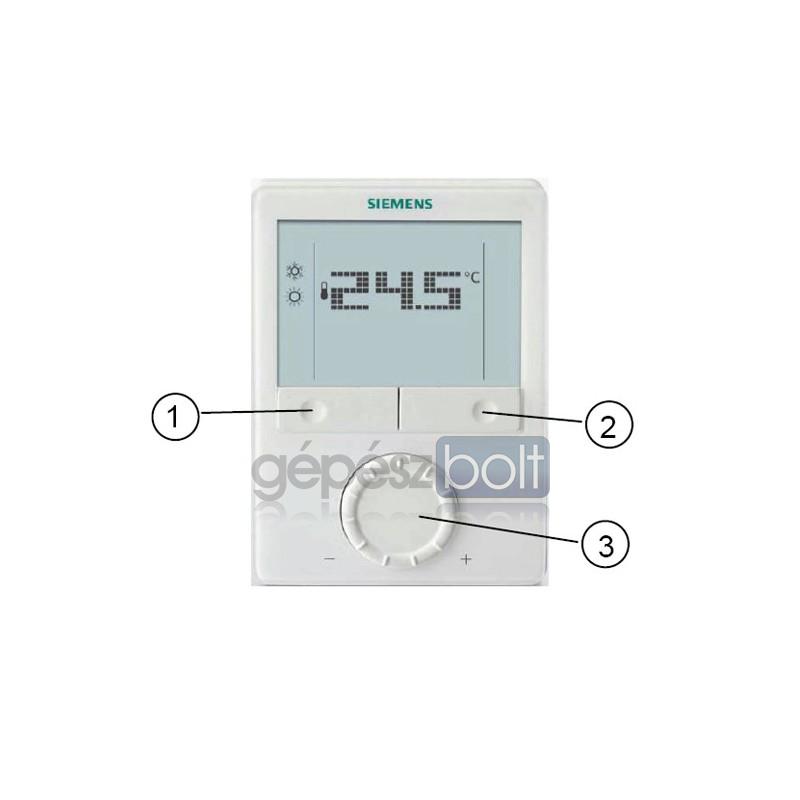

Működési mód kiválasztás a termosztát MODE gombjával.
A helyiség hőmérsékletének kijelzése °C és / vagy °F -ben.
Minimális és maximális alapérték korlátozása.
Billentyűzár (automatikus és kézi)
3 multifunkcionális bemenet, szabadon választható:
-működési mód válltó kontaktus
-automata hűtés/fűtés átváltó szenzor
-külső hőmérsékleti vagy visszatérő levegő hőmérsékleti szenzor
-harmatpont érzékelő
-elektromos fűtés

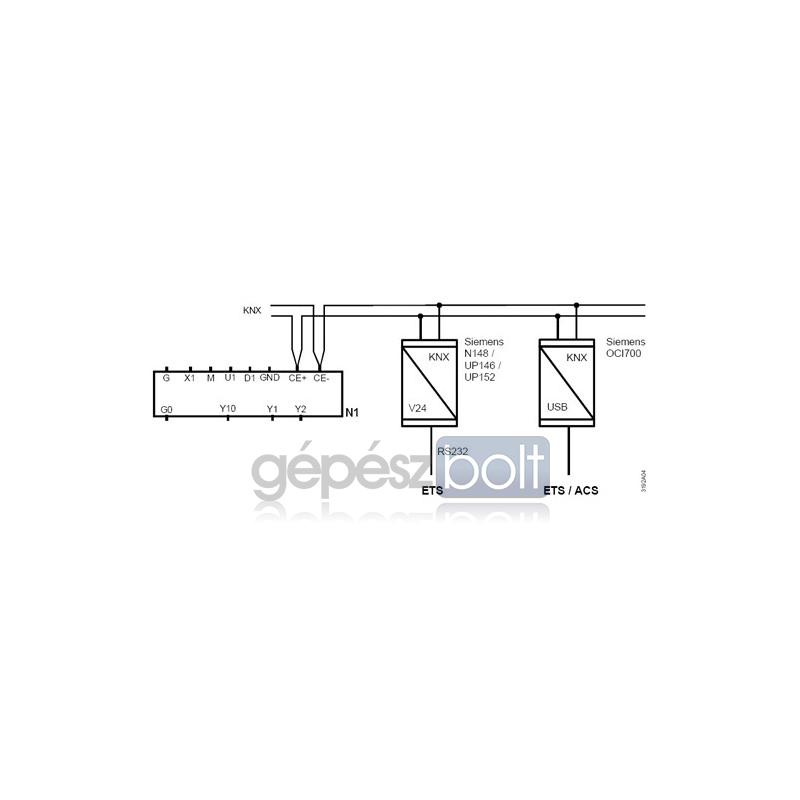

Synco 700-hoz kapcsolva, az új kommunikációképes, KNX-kompatibilis termosztátok LTE módban működnek. A készülékek ugyancsak használhatók Synco living rendszerhez kapcsolva vagy BACS rendszerbe integrálva S-módon keresztül. A KNX-rendszerbe történő beszereléshez és az üzembehelyezéshez kapcsolódó részletes infromációkat a CE1N3127 számú technikai dokumentációban lehet megtalálni.



Kapcsolási különbség, állítható
Fűtési mód
Hűtési mód


2 K (0.5…6 K)
1 K (0.5…6 K)

Hőmérséklet állítási tartomány:
Komfort mód
Energiatakarékos mód
Védelem


21°C     (5-40°C)
15°C/30 °C    (OFF, 5-40 °C)
8°C/OFF       (OFF, 5-40 °C)

Multifunkcionális bemenet X1/X2/D1
X1 bemenet

X2 bemenet

D1 bemenet

Kiválasztható
Külsőhőmérséklet érzékelő
(P38=1)
Fűt/HŰT átváltó érzékelő
(P40=2)
Működési mód átváltó
(P42=3)

Beépített helyiséghőmérséklet érzékelő
Mérési tartomány:
Pontosság 25 °C-nál:
Hőmérsékletérzékelő
kalibrálási tartománya:



0…49 °C
< ± 0.5 K
± 3.0 K

Beállítási és kijelzési pontosság
Alapjel (beállított érték)
Pillanatnyilag mért hőmérsékleti érték


0.5 °C
0.5 °C

Működés
Légminőség
Hőmérséklet
Páratartalom

IEC 721-3-3 szerint
3K5 osztály
0…+ 50 °C
< 95 % relatív páratartalom

Szállítás
Légminőség
Hőmérséklet
Páratartalom
Mechanikai körülmények

IEC 721-3-2 szerint
2K3 osztály
− 25...+60 °C
< 95 % relatív páratartalom
2M2 osztály

Tárolás
Légminőség
Hőmérséklet
Páratartalom

IEC 721-3-1 szerint
1K3 osztály
− 25...+60 °C
< 95 % relatív páratartalom

Elektromagnetikus kompatibilitás
Emisszió
Immunitás

I
EC/EN 61000-6-3
IEC/EN 61000-6-2

Biztonsági osztály
RDG100… / RDG110, RDG140
RDG160



II EN 60730 szerint
III EN 60730 szerint

Szennyezettségi besorolás

Normál

Burkolat védettsége

IP 30 EN 60529 szerint

Csatlakozó terminálok

Tömör vagy érvéghüvelyezett vezetékek
1 x 0.4…2.5 mm2
vagy 2 x 0.4…1.5 mm2

Burkolat színe

RAL 9003 fehér

Súly
RDG100… / RDG110. / RDG140
RDG160


0.30 kg
0.25 kg
