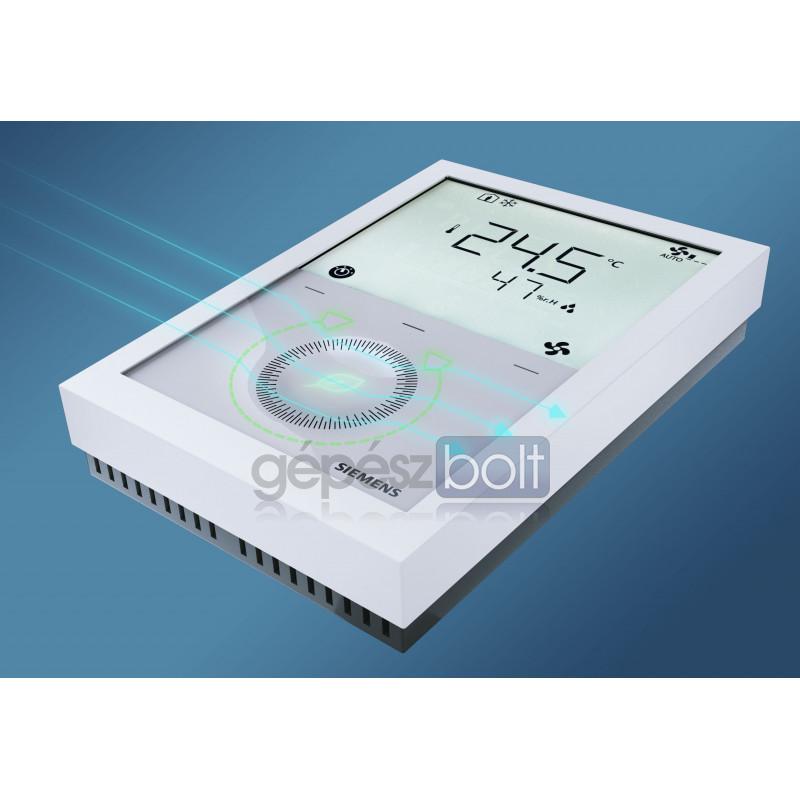

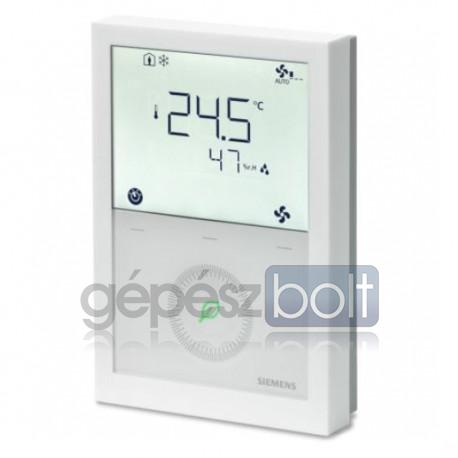

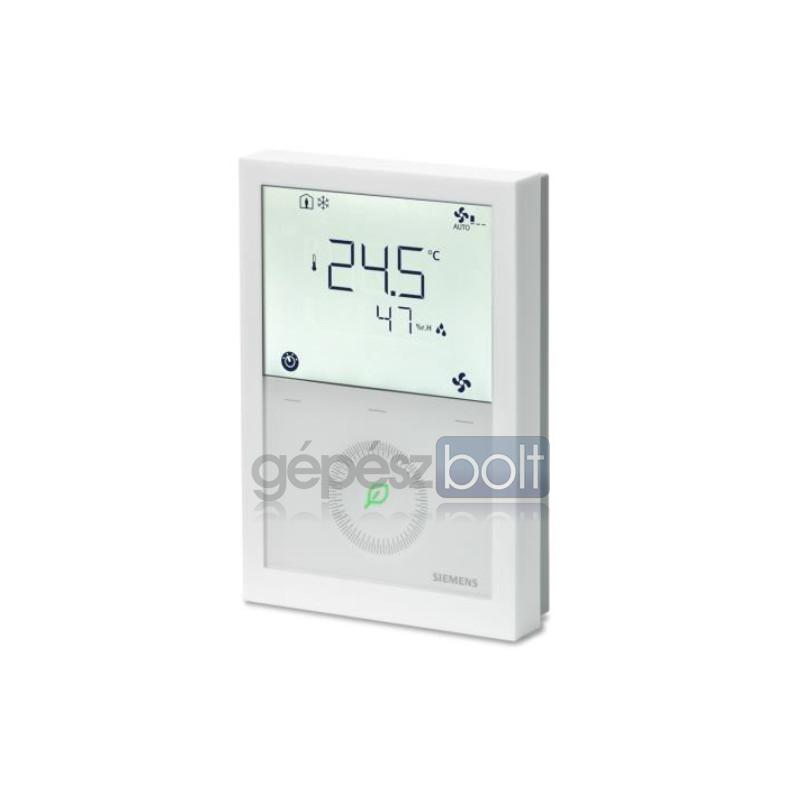

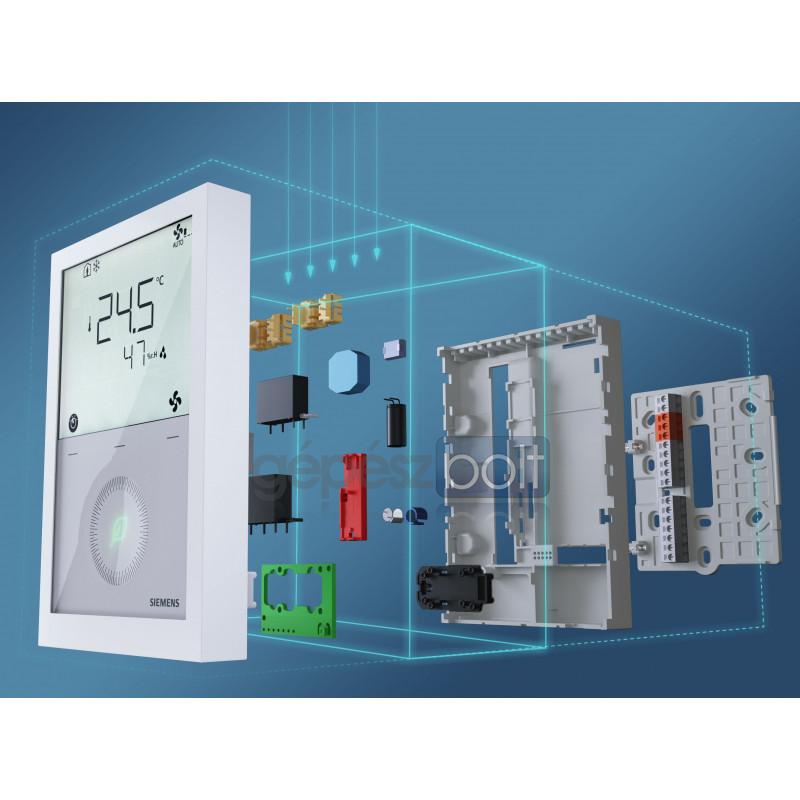

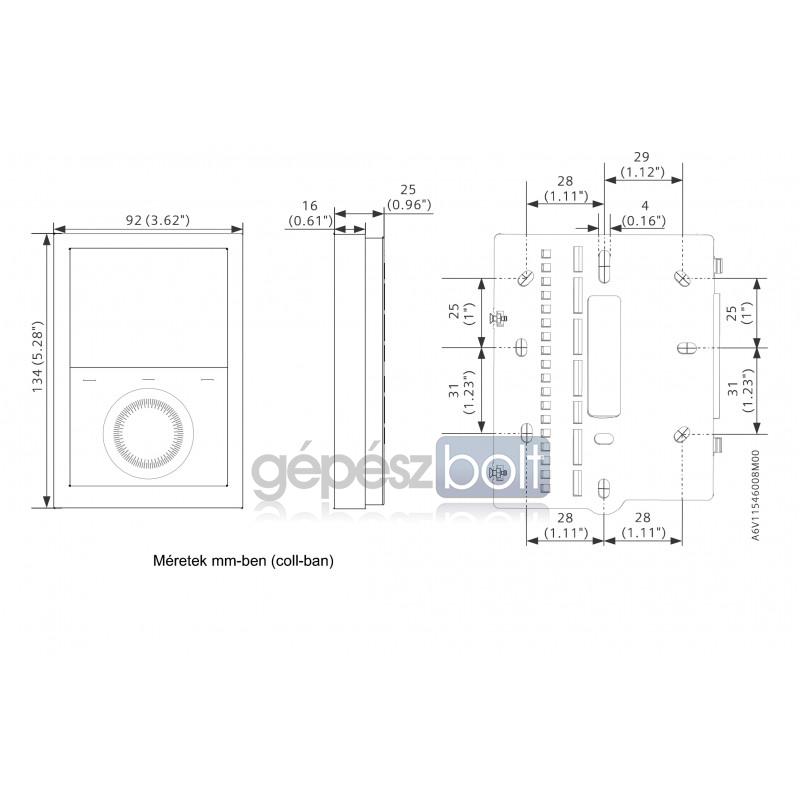

Siemens RDG260KN Szobatermosztát KNX kommunikációval AC 24 V/DC 24 V

Szabályozás alkalmazások
Az RDG2..KN KNX helyiségtermosztátok az alábbi alkalmazásokhoz használhatók:
Fan-coil készülékek On/Off vagy modulációs/DC szabályozó kimenetekkel:

• 2-csöves rendszer
• 2-csöves rendszer elektromos fűtővel
• 2-csöves rendszer radiátoros/padló fűtéssel
• 2-csöves/2-fokozatú rendszer
• 4-csöves rendszer
• 4-csöves rendszer elektromos fűtővel
• 4-csöves rendszer PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)

Hűtött/fűtött mennyezetek (vagy radiátorok) On/Off vagy modulációs/DC szabályozó kimeneteken keresztül:

• Hűtött/fűtött mennyezet
• Hűtött/fűtött mennyezet elektromos fűtővel
• Hűtött/fűtött mennyezet és radiátoros/padló fűtés
• Hűtött mennyezet és radiátoros/padló fűtés
• Hűtött/fűtött mennyezet/2-fokozatú
• Hűtött/fűtött mennyezet (4-csöves) 6-járatú szeleppel (RDG260KN)
• Hűtött/fűtött mennyezet PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)

Kompresszoros alkalmazások On/Off szabályozáson keresztül:

• Fűtés vagy hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben elektromos fűtővel
• Fűtés és hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés/2-fokozatú, kompresszor DX-típusú készülékben

Általános funkciók

• Helyiséghőmérséklet szabályozás beépített hőmérséklet érzékelő vagy külső helyiséghőmérséklet/visszatérő levegő hőmérséklet érzékelő alapján
• Helyiség relatív páratartalom szabályozása beépített páratartalom érzékelő alapján (páratartalom funkció kikapcsolható)
• Min./max. páratartalom szabályozása hőmérsékleti alapjel emeléssel és párásító/szárító készülék engedélyező kontaktus kapcsolásával
• Padlófűtés hőmérséklet korlátozása
• Befújt levegő min. és max. hőmérsékletének korlátozása
• Működési mód kiválasztása működési mód gombbal
• Gombzár funkció, az egyes gombokra függetlenül egymástól (automatikusan vagy manuálisan aktiválható)
• Átváltás fűtés és hűtés üzemmód között (automatikusan helyi érzékelő vagy bus jel alapján, vagy manuálisan)
• Paraméterek jelszavas védelme (gyári alapértékként ez tiltva van)
• Tisztítási funkció 2-járatú szeleppel
• Szelep ellenőrzése leragadás ellen
• Emlékeztető a ventilátor szűrőjének tisztítására

Alapjelek és kijelzés

• Helyiséghőmérséklet alapjel min. és max. korlátozása: – Komfort korlátozás (min. és max. korlátozás) – Energiamegtakarítási koncepció (min. és max. korlátozás külön fűtésre és hűtésre)
• Ideiglenes Komfort üzemmód meghosszabbítás
• Zöld levél kijelzés funkció
• Aktuális helyiséghőmérséklet vagy beállított alapjel kijelzése ℃, ℉ vagy mindkettőben

Beállítások

• Alkalmazás kiválasztás DIP kapcsolókkal vagy külső üzembehelyező szoftverrel (ACS, ETS és Siemens okostelefon alkalmazás PCT Go Android™-ra)
• Paraméterek letöltése külső üzembehelyező szoftverrel (ACS, ETS és Siemens okostelefon alkalmazás PCT Go Android™-ra)
• Az üzembehelyezési és szabályozás paraméterek gyári értékeinek visszatöltése

Ventilátor

• 1-fokozatú, 3-fokozatú vagy DC 0...10 V ventilátor szabályozás RDG200KN és RDG260KN készülékekkel (automatikus vagy manuális ventilátor működtetés)
• Fejlett ventilátor szabályozási funkciók, pl. ventilátor ütés, ventilátor indulás késleltetés, kiválasztható ventilátor működés (engedélyezve, tiltva, fűtés/hűtés módtól függően, vagy min. és max. sebesség meghatározással)
• Ventilátor indítása a fan-coil hőmérséklete alapján (fűtés) elkerülendő a fűtés alatti hideg levegőt
• Ventilátor kimenet csak a 2. fokozatban engedélyezve (2-csöves/2-fokozatú)
• Ventilátor sebesség átkapcsolása a manuálisról automatikusra a holt zónában – elkerülendő az energia veszteséget (kiválasztható funkció)

Speciális funkciók

• Csere funkció 2-csöves és 2-fokozatú alkalmazáshoz a fűtés 1 st fokozat átkapcsolásával a hűtés 2 nd fokozatra
• 6-járatú golyóscsap szabályozása hűtött és fűtött mennyezetnél, DC 0…10 V, DC 2…10 V és invertált DC 10…0 V, DC 10…2 V jelekkel (RDG260KN)
• 6-járatú golyóscsap átváltással (On/Off – nyit/zár jel) és PICV DC 0…10 V történő szabályozása – Hűtött és fűtött mennyezet/padló esetében (RDG260KN) – Fan-coil alkalmazás (RDG260KN)
• 6-járatú golyóscsap szabályozása KNX S-Módon keresztül (RDG200KN és RDG260KN)
• Áramlás korlátozás funkció PICV-nél fűtés üzemmódban (RDG260KN)

Bemenetek/kimenetek
3 multifunkcionális bemenet választható az alábbi eszközök számára:

• Ablakkontaktus, működési mód átváltására Védett üzemmódba

• Jelenlét érzékelő kapcsoló jele működési mód átváltására Komfort üzemmódba
• Érzékelő automatikus fűtés/hűtés átváltáshoz
• Kapcsoló manuális fűtés/hűtés átváltáshoz
• Külső helyiséghőmérséklet vagy visszatérő levegő hőmérséklet érzékelő
• Harmatpont érzékelő
• Elektromos fűtő engedélyezése
• Hiba bemenet
• Monitor bemenet hőmérséklet érzékelő vagy állapot kapcsoló számára
• befújt levegő hőmérséklet érzékelő
• Hőcserélő hőmérséklet érzékelő
• Külső hőmérséklet határoló
• Hotel jelenlét érzékelő

Kiválasztható relé funkciók:

• Külső eszköz lekapcsolása Védett üzemmód alatt
• Külső eszköz bekapcsolása (pl. szivattyú) fűtés/hűtés hőigény esetén
• Fűtés/hűtés szekvencia állapot kimenete
• Párátlanítás/nedvesítés szabályozó kimenet

KNX kommunikáció jellemzői

• KNX bus (CE+ és CE- terminálok) Synco™ készülékekkel vagy KNX kompatibilis eszközökkel való kommunikációhoz
• Külső hőmérséklet vagy pontos idő kijelzése KNX busról
• Időprogram és alapjel központi szabályozása KNX busról
• Energiatakarékos alapjel szabályozása KNX busról
• Relatív páratartalom alapjel KNX busról
• KNX-es szelepmozgatók és ventilátor szabályozása (S-Módú eszközök)
• Energiaellátás optimalizálása energia hőigény alapján Synco™ RMB795B központi szabályozó készülékről
• Együttműködés Siemens AQR.. és QMX.. érzékelőkkel a helyiség páratartalom és helyiséghőmérséklet mérésére
• Együttműködés Siemens QMX.. helyiségkezelőkkel a helyiség páratartalom, helyiséghőmérséklet és ventilátor működési parancsok, valamint működési mód és alapjelek vonatkozásában
